DL立式多級離心泵概述：
DL型立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。
DL立式多級離心泵特點：
DL立式多級離心泵采用國內優秀高效節能的水力模型，具有效率高，性能曲線平緩，運行范圍廣，符合消防局的有關規定，滿足不同用戶的使用需要；DL立式多級離心泵采用立式分段式結構，且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。
DL立式多級離心泵用途：
主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。DL型立式多級泵介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃
DL立式多級離心泵型號意義：
150 DL(R) 150 - 30×3
150 – 泵進出口直徑
DL – 立式多級離心泵
R – 熱水型
150 – 泵設計流量（m3/h）
30 – 泵設計點單級揚程（m3/h）
3 – 級數
DL立式多級離心泵技術參數：
流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。
DL立式多級離心泵使用條件：
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、DL立式多級泵使用的環境海拔高度<1000米；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。

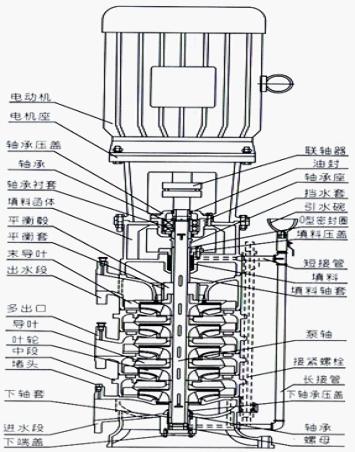

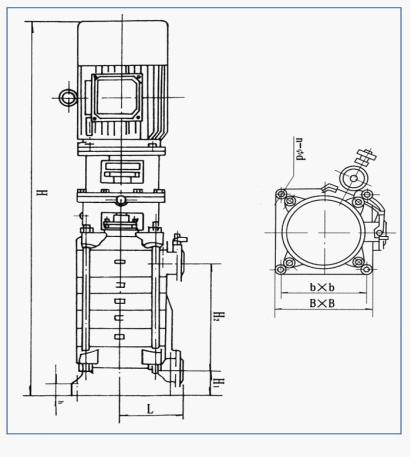

DL立式多級離心泵結構圖及結構說明：
DL型立式多級離心泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。
DL型立式多級離心泵旋轉方向從驅動端向下看為逆時針方向轉動。
1、DL立式多級離心泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、DL立式多級離心泵的吸入口和出水口在同一中心線上，簡化管路的連接；
3、根據實際情況，DL立式多級離心泵的進出口可裝配成90°、180°、270°不同的方向；
4、根據實際情況，DL型立式多級離心泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程；
DL立式多級離心泵結性能參數表：
型號 |
級數 |
流量（m3/h） |
流量（L/S） |
揚程
（m） |
轉速
（r/min） |
軸功率 |
電機功率 |
效 率
（%） |
吸 程
（m） |
汽蝕余量
（m） |
40DL |
2 |
6.2 |
1.72 |
23.6 |
1450 |
0.92 |
1.5 |
40 |
7 |
3.19 |
3 |
6.2 |
1.72 |
35.4 |
1.38 |
2.2 |
40 |
7 |
3.19 |
4 |
6.2 |
1.72 |
47.2 |
1.84 |
3 |
40 |
7 |
3.19 |
5 |
6.2 |
1.72 |
59 |
2.30 |
4 |
40 |
7 |
3.19 |
6 |
6.2 |
1.72 |
70.8 |
2.75 |
4 |
40 |
7 |
3.19 |
7 |
6.2 |
1.72 |
82.6 |
3.22 |
5.5 |
40 |
7 |
3.19 |
8 |
6.2 |
1.72 |
94.4 |
3.68 |
5.5 |
40 |
7 |
3.19 |
9 |
6.2 |
1.72 |
106.2 |
4.14 |
7.5 |
40 |
7 |
3.19 |
10 |
6.2 |
1.72 |
118 |
4.60 |
7.5 |
40 |
7 |
3.19 |
11 |
6.2 |
1.72 |
129.8 |
5.06 |
7.5 |
40 |
7 |
3.19 |
12 |
6.2 |
1.72 |
141.6 |
5.52 |
11 |
40 |
7 |
3.19 |
50DL |
2 |
12.6 |
3.5 |
24.4 |
1450 |
1.55 |
3 |
54 |
7.6 |
2.66 |
3 |
12.6 |
3.5 |
36.6 |
2.33 |
3 |
54 |
7.6 |
2.66 |
4 |
12.6 |
3.5 |
48.8 |
3.10 |
4 |
54 |
7.6 |
2.66 |
5 |
12.6 |
3.5 |
61 |
3.88 |
5.5 |
54 |
7.6 |
2.66 |
6 |
12.6 |
3.5 |
73.2 |
4.65 |
5.5 |
54 |
7.6 |
2.66 |
7 |
12.6 |
3.5 |
85.4 |
5.43 |
7.5 |
54 |
7.6 |
2.66 |
8 |
12.6 |
3.5 |
97.6 |
6.20 |
7.5 |
54 |
7.6 |
2.66 |
9 |
12.6 |
3.5 |
109.8 |
6.98 |
11 |
54 |
7.6 |
2.66 |
10 |
12.6 |
3.5 |
122 |
7.75 |
11 |
54 |
7.6 |
2.66 |
65DL |
2 |
30 |
8.33 |
32 |
1450 |
4.22 |
5.5 |
62 |
7.6 |
2.82 |
|
3 |
30 |
8.33 |
48 |
|
6.33 |
7.5 |
62 |
7.6 |
2.82 |
|
4 |
30 |
8.33 |
64 |
|
8.44 |
11 |
62 |
7.6 |
2.82 |
|
5 |
30 |
8.33 |
80 |
|
10.55 |
15 |
62 |
7.6 |
2.82 |
|
6 |
30 |
8.33 |
96 |
|
12.66 |
15 |
62 |
7.6 |
2.82 |
|
7 |
30 |
8.33 |
112 |
|
14.77 |
18.5 |
62 |
7.6 |
2.82 |
|
8 |
30 |
8.33 |
128 |
|
16.88 |
22 |
62 |
7.6 |
2.82 |
|
9 |
30 |
8.33 |
144 |
|
18.99 |
22 |
62 |
7.6 |
2.82 |
|
10 |
30 |
8.33 |
160 |
|
21.1 |
30 |
62 |
7.6 |
2.82 |
80DL |
2 |
50.4 |
14 |
40 |
1450 |
7.84 |
11 |
70 |
7.8 |
22.49 |
|
3 |
50.4 |
14 |
60 |
|
11.76 |
15 |
70 |
7.8 |
2.49 |
|
4 |
50.4 |
14 |
80 |
|
15.68 |
22 |
70 |
7.8 |
2.49 |
|
5 |
50.4 |
14 |
100 |
|
19.60 |
30 |
70 |
7.8 |
2.49 |
|
6 |
50.4 |
14 |
120 |
|
23.52 |
30 |
70 |
7.8 |
2.49 |
|
7 |
50.4 |
14 |
140 |
|
27.44 |
37 |
70 |
7.8 |
2.49 |
|
8 |
50.4 |
14 |
160 |
|
31.36 |
45 |
70 |
7.8 |
2.49 |
|
9 |
50.4 |
14 |
180 |
|
35.28 |
45 |
70 |
7.8 |
2.49 |
|
10 |
50.4 |
14 |
200 |
|
39.20 |
55 |
70 |
7.8 |
2.49 |
100DL
-72-20 |
2 |
72 |
20 |
40 |
1450 |
10.9 |
15 |
72 |
8 |
2.8 |
|
3 |
72 |
20 |
60 |
|
10.9 |
18.5 |
72 |
8 |
2.8 |
|
4 |
72 |
20 |
80 |
|
10.9 |
30 |
72 |
8 |
2.8 |
|
5 |
72 |
20 |
100 |
|
10.9 |
37 |
72 |
8 |
2.8 |
|
6 |
72 |
20 |
120 |
|
10.9 |
37 |
72 |
8 |
2.8 |
|
7 |
72 |
20 |
140 |
|
10.9 |
45 |
72 |
8 |
2.8 |
|
8 |
72 |
20 |
160 |
|
10.9 |
55 |
72 |
8 |
2.8 |
|
9 |
72 |
20 |
180 |
|
10.9 |
55 |
72 |
8 |
2.8 |
|
10 |
72 |
20 |
200 |
|
54.4 |
70 |
72 |
8 |
2.8 |
100DL-
100-20 |
2 |
100 |
27.8 |
40 |
1450 |
15.14 |
18.5 |
72 |
7.2 |
3.53 |
|
3 |
100 |
27.8 |
60 |
|
22.72 |
30 |
72 |
7.2 |
3.53 |
|
4 |
100 |
27.8 |
80 |
|
30.28 |
37 |
72 |
7.2 |
3.53 |
|
5 |
100 |
27.8 |
100 |
|
37.86 |
45 |
72 |
7.2 |
3.53 |
|
6 |
100 |
27.8 |
120 |
|
45.39 |
55 |
72 |
7.2 |
3.53 |
|
7 |
100 |
27.8 |
140 |
|
53.0 |
75 |
72 |
7.2 |
3.53 |
|
8 |
100 |
27.8 |
160 |
|
60.57 |
75 |
72 |
7.2 |
3.53 |
|
9 |
100 |
27.8 |
180 |
|
68.14 |
90 |
72 |
7.2 |
3.53 |
|
10 |
100 |
27.8 |
200 |
|
75.71 |
90 |
72 |
7.2 |
3.53 |
150DL-
150-20 |
2 |
150 |
27.8 |
40 |
1450 |
20.42 |
30 |
80 |
5.7 |
2.8 |
|
3 |
150 |
27.8 |
60 |
|
30.63 |
37 |
80 |
5.7 |
2.8 |
|
4 |
150 |
27.8 |
80 |
|
40.84 |
45 |
80 |
5.7 |
2.8 |
|
5 |
150 |
27.8 |
100 |
|
51.05 |
55 |
80 |
5.7 |
2.8 |
|
6 |
150 |
27.8 |
120 |
|
61.26 |
75 |
80 |
5.7 |
2.8 |
|
7 |
150 |
27.8 |
140 |
|
74.47 |
75 |
80 |
5.7 |
2.8 |
|
8 |
150 |
27.8 |
160 |
|
81.68 |
90 |
80 |
5.7 |
2.8 |
200DL-
280-30 |
2 |
280 |
41.6 |
60 |
1450 |
55.79 |
90 |
84 |
6.0 |
3.7 |
|
3 |
280 |
41.6 |
90 |
|
83.69 |
110 |
84 |
6.0 |
3.7 |
|
4 |
280 |
41.6 |
120 |
|
111.57 |
132 |
84 |
6.0 |
3.7 |
|
5 |
280 |
41.6 |
150 |
|
139.47 |
160 |
84 |
6.0 |
3.7 |
|
6 |
280 |
41.6 |
180 |
|
163.38 |
200 |
84 |
6.0 |
3.7 |
DL立式多級離心泵安裝說明：
1．安裝前檢查水泵和電機的完好情況。
2．泵安裝位置應盡可能靠近水源處。
3．泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。
4．直接安裝可將泵安放在基礎上墊高30～40毫米(準備充填水泥漿之用)，然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3～5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5．安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。
7．在進口管路上最好裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3～4倍，以保證液體的自由暢通。
8．為了維護和使用方便安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
9．進口如需擴徑連接，請選用偏心異徑管道接頭。
DL立式多級離心泵起動，運轉與停車：
一、起動
l、泵用于有吸程場合，即進口為負壓時，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。
2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因?yàn)橹埂?br />
4、試起動，電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。
5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
二、運轉
1、泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行
2、定時檢查電機電流值不應超過額定電流；
3、泵的軸承溫度不得高于75℃，并不得超過外界溫度35℃。
4、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。
5、易損件磨損過大應及時更換。
6、發現異常現象，立即停機檢查原因。
三、停車
1、關閉出水管路上的閘調，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季塞冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。
DL立式多級離心泵故障原因及排除方法：
故障現象 |
可能產生的原因 |
解決方法 |
水泵不吸水壓力表和真空表指針劇烈跳動 |
1.灌注引水不夠
2.管路與儀表聯接處漏氣
3.吸程過高 |
1.檢查底閥是否漏水.再雇足引水
2.擰緊漏氣處
3.降低吸水高度 |
水泵不吸水真空表表示高度真空 |
1.底閥沒有打開或己堵塞
2.吸水管路阻力太大
3.過濾器堵塞 |
1.檢査底閥
2.更換吸水
3.清理過濾器 |
壓力表有壓力但仍不出水 |
1.出水管阻力太大
2.旋轉方向不對
3.出口管閥門未開
4.葉輪堵塞 |
1.檢査或緡短水管
2.檢査電機.兩相互調
3.打開出口閥
4.清除葉輪內的污物 |
達不到設計流量 |
1.有空氣吸入
2.由于水位降低.淹沒深度不夠，
3.葉輪內有異物堵塞
4.轉子部分嚴重磨損 |
1.檢査漏氣部位并排除
2.延長吸水管.加深淹深度
3.拆卸并滴除異物
4.更換密封壞 |
泵消耗功率過大 |
1.填料壓得過緊.并發熱
2.流置過大
3.回轉體與殼體有碰擦
4.泵軸承磨損
5.泵軸彎曲 |
1.適當放松
2.關小閘閥開度
3.修 整
4.更換軸承
5.更換或校正 |
泵振動加大 |
1.葉輪局部有堵塞
2.葉輪破損
3.流量過小
4.泵軸與電動機不同心
5.軸承破損
6.混入空氣.發生汽蝕 |
1.拆卸清除異物
2.更 換
3.稍幵出口閥
4.定點找正
5.更 換
6.改變吸入位.改善吸水管 |
