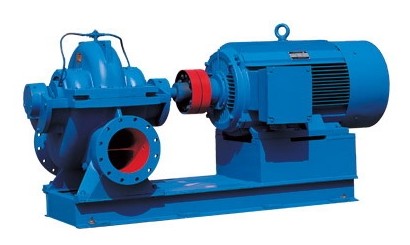

SOW型臥式中開蝸殼式雙吸離心泵概述：
SOW型臥式中開蝸殼式雙吸離心泵是我司根據市場需要，引進德國先進技術生產的高性能水泵。泵通過使用原型葉輪和改型葉輪及其切割，型譜飽滿寬廣、使用效率高，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。泵采用了目前國內外最優秀的可自平衡軸向力及徑向力的水力模型，性能穩定、效率高、結構緊湊、振動小、泵體耐壓高，安裝維修方便。產品執行GB/T5657-95《離心泵條件Ⅲ類》標準。
SOW型臥式中開蝸殼式雙吸離心泵產品特點：
SOW型臥式中開蝸殼式雙吸離心泵 根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。
1、許用工作壓力為2.5 MPa；即泵入口壓力+泵揚程≤2.5 MPa。根據泵殼承受的最大壓力，泵體和泵蓋材質采用灰口鑄鐵(1.6 MP a)、球墨鑄鐵(2.0 MPa)、鑄鋼(2.5 MPa)。在訂貨時敬請注明泵的承壓情況或材質。
2、介質：溫度≤105℃的清水或物理化學性質類似于清水的其它液體(固體顆粒≤80 mg／L)。
采用軸承：
1、采用油脂潤滑的封閉式滾動軸承，維護簡單，運行時間長。
2、配備恒定油位的油杯，也可用稀油潤滑。
3、選用進口(SKF、NSK、NTN)高質量軸承，運行平穩，噪音低，使用壽命長。
SOW型臥式中開蝸殼式雙吸離心泵產品用途：
SOW型臥式中開蝸殼式雙吸離心泵主要供輸送溫度不高于105℃的清水或理化性質類似于水的液體。適用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶、煉油工業(一般性液體)等輸送液體的場合。

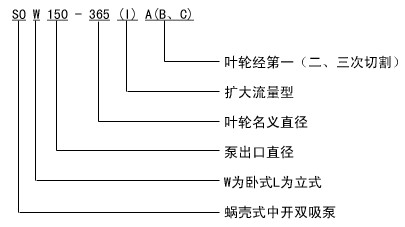

SOW型臥式中開蝸殼式雙吸離心泵型號意義：
SOW型臥式中開蝸殼式雙吸離心泵技術參數：
流量：50-15000m3/h；
揚程：8-160m；
功率：2.2-1600kW；
轉速：980-2900r/min；
口徑：φ80-φ600；
溫度范圍：≤105℃；
工作壓力：≤2.5Mpa。
SOW型臥式中開蝸殼式雙吸離心泵結構圖及結構特點：
SOW型臥式中開蝸殼式雙吸離心泵結構緊湊、穩定性好。該型泵為泵殼中開結構，進出口均在泵體上，檢修時只需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，十分方便。
根據需要電動機(驅動機)可以在左端也可在右端，方便現場安裝。結構上縮短轉子部件軸向尺寸，軸的鋼性更好，運行更穩定可靠。設有泵體密封環，而葉輪密封環為可選用件。密封環磨損后可以更換，減少了運行維護費用。
SOW型臥式中開蝸殼式雙吸離心泵零件材質：
零件名稱 |
可供選擇的材料(可另選) |
軸 |
45、2Cr13(不銹鋼) |
泵體、泵蓋 |
HT250、QT400-15(球墨鑄鐵)、ZG230-450 |
葉輪 |
HT200、ZCuSu11(青銅)、ZG1Cr18Ni9(不銹鋼) |
密封環 |
HT250、QT400-15(球墨鑄鐵)
ZCuSu11(青銅)、ZG1Cr18Ni9(不銹鋼) |
SOW型臥式中開蝸殼式雙吸離心泵水力模型：
SOW型臥式中開蝸殼式雙吸離心泵經優化設計的水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力(理論上)這一困擾水泵特別是大流量泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑，提高了泵的抗汽蝕性能和效率。

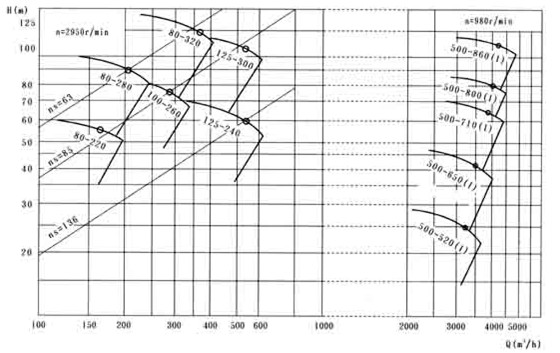

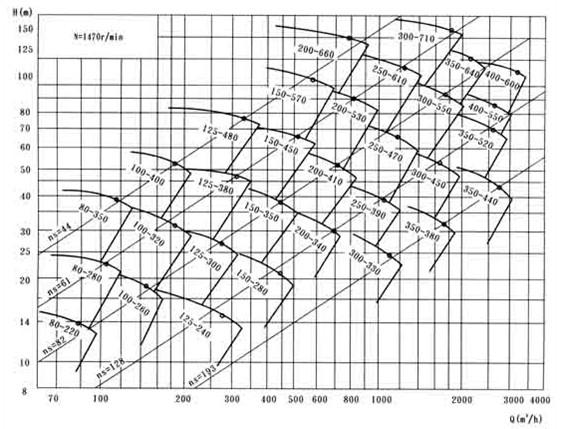

SOW型臥式中開蝸殼式雙吸離心泵性能參數：
型號 |
流量Q
(m3/h) |
揚程H
(m) |
轉速n
(r/min) |
效率η
(％) |
功率P(KW) |
(NPSH)
R (m) |
吸入口徑
Ds (mm) |
軸功率 |
電機功率 |
|
|
80-220(Ⅰ) |
82.8 |
13.8 |
1450 |
82 |
3.8 |
5.5 |
2.1 |
125 |
|
163.8 |
55 |
2900 |
82 |
29.98 |
37 |
5.1 |
125 |
80-220 |
65.2 |
12.8 |
1450 |
81 |
2.8 |
4 |
2.2 |
125 |
|
133.6 |
51 |
2900 |
81 |
22.9 |
30 |
4 |
125 |
80-280(Ⅰ) |
103.7 |
22.5 |
1450 |
78.5 |
8.1 |
11 |
2.8 |
125 |
|
207 |
90 |
2900 |
78.5 |
64.6 |
75 |
7.0 |
125 |
80-280 |
85.3 |
20.7 |
1450 |
77 |
6.2 |
7.5 |
2.4 |
125 |
|
171 |
82.5 |
2900 |
77 |
49.9 |
75 |
7.0 |
125 |
80-350(Ⅰ) |
113.4 |
38.8 |
1450 |
71.5 |
16.7 |
22 |
2.8 |
125 |
80-350 |
99 |
35.5 |
1450 |
73 |
13.1 |
15 |
3 |
125 |
100-260(Ⅰ) |
144 |
18.8 |
1450 |
82.5 |
8.9 |
11 |
2.9 |
150 |
|
288 |
75 |
2900 |
82.5 |
71.3 |
90 |
9 |
150 |
100-260 |
122.4 |
17 |
1450 |
81.5 |
7 |
11 |
2.4 |
150 |
|
244.8 |
68 |
2900 |
81.5 |
55.6 |
75 |
8.6 |
150 |
100-320(Ⅰ) |
184.7 |
31.2 |
1450 |
80 |
19.6 |
22 |
3.1 |
150 |
|
367.2 |
12.3 |
2900 |
80 |
153.8 |
200 |
13.7 |
150 |
100-320 |
140.4 |
29.5 |
1450 |
78 |
14.1 |
18.5 |
2.7 |
150 |
|
282.6 |
119 |
2900 |
78 |
117.4 |
132 |
10.2 |
150 |
100-400(Ⅰ) |
184.5 |
52 |
1450 |
73 |
35.8 |
45 |
3 |
150 |
100-400 |
162 |
52 |
1450 |
72 |
31.4 |
37 |
3.6 |
150 |
125-240(Ⅰ) |
273.6 |
14.8 |
1450 |
85.5 |
13 |
18.5 |
2.3 |
200 |
|
532.7 |
60 |
2900 |
85.5 |
101.8 |
132 |
9.9 |
200 |
125-240 |
255.6 |
15.1 |
1450 |
84.5 |
12.4 |
15 |
2.7 |
200 |
|
471.6 |
60.5 |
2900 |
84.5 |
92 |
110 |
12.1 |
200 |
125-300(Ⅰ) |
269 |
27 |
1450 |
84 |
23.6 |
30 |
2.4 |
200 |
|
534.6 |
108 |
2900 |
84 |
187.2 |
200 |
10.9 |
200 |
125-300 |
241.2 |
25 |
1450 |
83 |
19.8 |
30 |
2.4 |
200 |
|
478.8 |
100 |
2900 |
83 |
157.1 |
200 |
10.9 |
200 |
125-380(Ⅰ) |
309.6 |
47 |
1450 |
80 |
49.5 |
75 |
2.6 |
200 |
125-380 |
277.2 |
43 |
1450 |
79 |
41.1 |
55 |
2.9 |
200 |
125-480(Ⅰ) |
327.6 |
76 |
1450 |
80 |
84.8 |
110 |
2.8 |
200 |
125-480 |
293.4 |
69.5 |
1450 |
79 |
70.3 |
90 |
3.2 |
200 |
150-280(Ⅰ) |
442.8 |
21 |
1450 |
87 |
29.1 |
37 |
2.9 |
200 |
150-280 |
396 |
20.4 |
1450 |
86 |
25.6 |
30 |
3 |
200 |
150-350(Ⅰ) |
446.4 |
38 |
1450 |
85 |
54.3 |
75 |
3 |
200 |
150-350 |
406.8 |
35 |
1450 |
84 |
46.2 |
55 |
3 |
200 |
150-450(Ⅰ) |
514.8 |
66 |
1450 |
82 |
112.8 |
132 |
3.5 |
200 |
150-450 |
439.2 |
60 |
1450 |
81 |
88.6 |
110 |
3.9 |
200 |
150-570(Ⅰ) |
583.2 |
105 |
1450 |
80 |
208.5 |
250 |
4.2 |
200 |
150-570 |
536.4 |
90 |
1450 |
79 |
166.4 |
200 |
4.7 |
200250 |
200-340(Ⅰ) |
694.8 |
30 |
1450 |
87.5 |
64.9 |
75 |
3.8 |
250 |
200-340 |
637.2 |
28 |
1450 |
86.5 |
56.2 |
75 |
3 |
250 |
200-410(Ⅰ) |
709.2 |
52 |
1450 |
86.5 |
116.1 |
132 |
3.9 |
250 |
200-410 |
648 |
48 |
1450 |
85.5 |
99.1 |
110 |
3.5 |
250 |
200-530(Ⅰ) |
817.2 |
91 |
1450 |
83 |
244 |
280 |
4 |
250 |
200-530 |
734.4 |
81.7 |
1450 |
83 |
199.3 |
250 |
3.5 |
250 |
200-660(Ⅰ) |
792 |
150 |
1450 |
80 |
404.4 |
450 |
3.6 |
250 |
200-660 |
720 |
132.5 |
1450 |
79 |
328.9 |
400 |
3.4 |
250 |
250-390(Ⅰ) |
1051.2 |
39 |
1450 |
88 |
126.9 |
160 |
4.7 |
300 |
250-390 |
1029.6 |
37 |
1450 |
87 |
119.2 |
132 |
4.7 |
300 |
250-470(Ⅰ) |
1173.6 |
66 |
1450 |
87 |
242.5 |
280 |
4.5 |
300 |
250-470 |
1080 |
54.5 |
1450 |
84 |
190.8 |
220 |
4.1 |
300 |
250-610(Ⅰ) |
1242 |
116 |
1450 |
84 |
467.1 |
560 |
4.6 |
300 |
250-610 |
1044 |
104 |
1450 |
83 |
356.7 |
400 |
3.7 |
300 |
330-330(Ⅰ) |
1098 |
24.5 |
1450 |
86 |
85.2 |
110 |
5.3 |
350 |
330-300 |
936 |
23 |
1450 |
85 |
69 |
90 |
4.1 |
350 |
330-450(Ⅰ) |
1677.6 |
53 |
1450 |
88 |
275.2 |
315 |
7.1 |
400 |
330-450 |
1620 |
51.5 |
1450 |
87.5 |
259.6 |
315 |
6.9 |
400 |
300-550(Ⅰ) |
1764 |
94 |
1450 |
86 |
519.7 |
630 |
5.7 |
400 |
300-550 |
1548 |
80 |
1450 |
84.5 |
399.1 |
450 |
5.15 |
400 |
300-710(Ⅰ) |
1836 |
160 |
1450 |
85 |
941.2 |
1120 |
4.95 |
400 |
300-710 |
1688.4 |
139 |
1450 |
83.5 |
769.4 |
900 |
5.15 |
400 |
350-370(Ⅰ) |
1731.6 |
32 |
1450 |
86.5 |
174.5 |
200 |
3.05 |
400 |
350-380 |
1422 |
31 |
1450 |
85.5 |
140.4 |
160 |
6.2 |
400 |
350-440(Ⅰ) |
2743.2 |
43.5 |
1450 |
87.5 |
371.4 |
450 |
12.2 |
400 |
350-440 |
2232 |
42.5 |
1450 |
86.5 |
298.6 |
355 |
9 |
400 |
350-520(Ⅰ) |
2610 |
70 |
1450 |
88.5 |
562.2 |
630 |
10.7 |
400 |
350-520 |
2448 |
67 |
1450 |
88 |
507.6 |
630 |
9.9 |
400 |
350-640(Ⅰ) |
2196 |
125 |
1450 |
85 |
879 |
1000 |
7 |
450 |
400-550(Ⅰ) |
2628 |
86 |
1450 |
85 |
724 |
800 |
7 |
500 |
400-550 |
2196 |
63.5 |
1450 |
86 |
442 |
500 |
5.6 |
500 |
400-600(Ⅰ) |
3150 |
113 |
1450 |
86 |
1127 |
1250 |
7.5 |
500 |
400-600 |
2484 |
90 |
1450 |
86 |
708 |
800 |
6.8 |
500 |
500-520(Ⅰ) |
3240 |
25 |
960 |
87 |
260 |
315 |
5 |
600 |
500-520 |
2770 |
22 |
960 |
86 |
200 |
220 |
4 |
600 |
500-650(Ⅰ) |
3450 |
42 |
960 |
88.5 |
460 |
500 |
5.5 |
600 |
500-650 |
3000 |
35 |
960 |
87 |
315 |
355 |
5 |
600 |
500-710(Ⅰ) |
3900 |
65 |
960 |
88.5 |
800 |
900 |
5.3 |
600 |
500-710 |
3000 |
50 |
960 |
87 |
465 |
560 |
5.5 |
600 |
500-800(Ⅰ) |
3600 |
80 |
960 |
89 |
1040 |
1120 |
7 |
600 |
500-800 |
3300 |
62 |
960 |
88 |
700 |
800 |
5 |
600 |
500-860(Ⅰ) |
4200 |
112 |
960 |
89 |
1450 |
1600 |
6.8 |
600 |
500-860 |
3600 |
90 |
960 |
88.5 |
1020 |
1120 |
5.5 |
600 |
600-540-A |
4680 |
24 |
960 |
87 |
365 |
400 |
6 |
700 |
600-540-B |
3960 |
20 |
960 |
85 |
260 |
280 |
6 |
700 |
600-620-A |
4680 |
39 |
960 |
88 |
580 |
630 |
8 |
700 |
600-620-B |
3700 |
33 |
960 |
87 |
400 |
450 |
6 |
700 |
600-710-A |
4620 |
58 |
960 |
89 |
819 |
900 |
5.8 |
700 |
600-710-B |
3600 |
54 |
960 |
88 |
600 |
710 |
5 |
700 |
600-830-A |
5500 |
84 |
960 |
89 |
1412 |
1600 |
8.8 |
700 |
600-830-B |
4320 |
66 |
960 |
88 |
920 |
1000 |
5.8 |
700 |
700-590-A |
6500 |
31 |
960 |
87 |
630 |
710 |
8 |
800 |
700-590-B |
5000 |
24 |
960 |
87 |
380 |
400 |
8 |
800 |
700-710-A |
6480 |
44 |
960 |
87 |
880 |
1000 |
7.8 |
800 |
700-710-B |
5680 |
40 |
960 |
86 |
700 |
800 |
8.5 |
800 |
700-820-A |
7400 |
80 |
960 |
89 |
1800 |
2000 |
8.5 |
800 |
700-820-B |
5400 |
60 |
960 |
88 |
1020 |
1120 |
6.5 |
800 |
800-740-A |
9000 |
26 |
721 |
87 |
780 |
900 |
6.8 |
900 |
800-740-B |
7200 |
22 |
725 |
86 |
510 |
560 |
6 |
900 |
800-840-A |
9000 |
46 |
725 |
88 |
1300 |
1400 |
6 |
900 |
800-800-B |
7560 |
43 |
725 |
87 |
1050 |
1120 |
6 |
900 |
800-970-A |
9700 |
62 |
725 |
89 |
1860 |
2000 |
6 |
900 |
800-970-B |
7920 |
52 |
725 |
89 |
1300 |
1400 |
5.8 |
900 |
900-1050-A |
13680 |
56.5 |
590 |
92 |
2287 |
2500 |
6.2 |
1000 |
250-800 |
1296 |
216 |
1485 |
83 |
929 |
1120 |
4.5 |
300 |
400-675 |
2232 |
69.2 |
985 |
88 |
478 |
560 |
3.7 |
500 |
400-900 |
2880 |
135 |
985 |
88 |
1204 |
1400 |
6.5 |
500 |
600-670 |
6480 |
40 |
980 |
89.5 |
789 |
900 |
7.6 |
700 |
800-670 |
6480 |
14.5 |
590 |
87.5 |
292 |
355 |
3.6 |
900 |
900-970 |
12200 |
33 |
590 |
90.5 |
1213 |
1400 |
5.8 |
1000 |
1000-1170 |
16236 |
31.1 |
490 |
92 |
1496 |
1600 |
5.4 |
1200 |

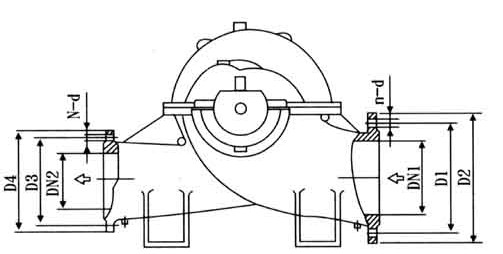

SOW型臥式中開蝸殼式雙吸離心泵法蘭連接尺寸：
泵型號 |
進口通徑 |
進口法蘭尺寸 |
出口通徑 |
出口法蘭尺寸 |
DN1 |
D1 |
D2 |
n-d |
DN2 |
D3 |
D4 |
n-d |
80-220 |
125 |
210 |
250 |
8-17.5 |
80 |
160 |
200 |
8-17.5 |
80-280 |
80-350 |
100-260 |
150 |
240 |
285 |
8-22 |
100 |
180 |
220 |
8-17.5 |
100-320 |
100-400 |
125-240 |
200 |
295 |
340 |
12-22 |
125 |
210 |
250 |
8-17.5 |
125-300 |
125-380 |
125-480 |
150-280 |
200 |
295 |
340 |
12-22 |
150 |
240 |
285 |
8-22 |
150-350 |
150-450 |
150-570 |
200-340 |
250 |
355 |
405 |
12-26 |
200 |
295 |
340 |
12-22 |
200-410 |
200-530 |
200-660 |
310 |
360 |
12-26 |
250-390 |
300 |
410 |
460 |
12-26 |
250 |
355 |
405 |
12-26 |
250-470 |
250-610 |
300-330 |
350 |
470 |
520 |
12-26 |
300 |
410 |
460 |
12-26 |
300-450 |
400 |
525 |
580 |
16-30 |
300-550 |
300-710 |
430 |
485 |
16-30 |
350-380 |
400 |
525 |
580 |
16-30 |
350 |
470 |
520 |
16-26 |
350-440 |
350-520 |
350-640 |
400-550 |
500 |
650 |
715 |
20-33 |
400 |
525 |
580 |
16-30 |
400-600 |
500-520 |
600 |
770 |
840 |
20-36 |
500 |
650 |
715 |
20-33 |
500-710 |
500-800 |
500-860 |
SOW型臥式中開蝸殼式雙吸離心泵曲線性普?qǐng)D：

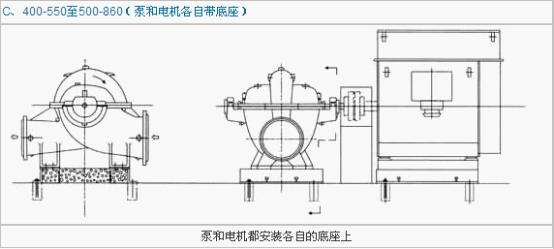

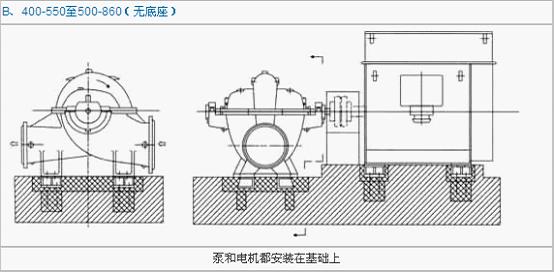

SOW型臥式中開蝸殼式雙吸離心泵安裝方式：
上一條：CQG型耐高溫磁力驅動離心泵
下一條：KTS系列空調泵 |
