IH臥式單級單吸清水離心泵概述：
IH臥式單級單吸清水離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。IH型單級單吸泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。
IH臥式單級單吸清水離心泵系根據國際標準ISO2858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
清水離心泵結構簡單，性能可靠，體積小、重量輕，抗腐蝕性能好，電耗低，使用維修方便。
IH臥式單級單吸清水離心泵通用性廣，全系列工140種規格，但只用四種軸；同一規格的軸，軸承、軸封、葉輪緊固件等均能互換；全系列泵的懸價也只有四種。
IH臥式單級單吸清水離心泵適用范圍：
IH臥式單級單吸清水離心泵適用于化工、化纖、冶金、醫藥、造紙、石油、化工、食品、飲料、釀造等行業。亦可以用于農業排灌。IH型泵用來輸送化學類、腐蝕性液體。供輸送清水或物理及化學性質類似清水的其它液體之用，使用方便可靠.
IH臥式單級單吸清水離心泵產品特點：
1、供輸送清水，類似清水的液體。
2、使用方便可靠，國際標準。
3、農業排灌，城市排水。
4、工業制藥。
IH臥式單級單吸清水離心泵故障原因及排除：
故障 |
原因 |
解決方法 |
1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。 |
注入水泵的水不夠，水管或儀表漏氣。 |
再往水果內注入或擰緊堵塞漏氣處。 |
2、水泵不吸水，真空表表示髙度真空。 |
低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。 |
校正或更改底閥。清洗或更改泵水管，減低吸水高度。 |
3、看壓力表水泵出水處是有壓力，然而水管仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪淤塞。 |
檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。 |
4、流量低于予計。 |
水泵淤塞，口環麿損過多。 |
清洗水泵及管子，更換口環。 |
5、水泵耗費的勸率過大。 |
填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。 |
擰緊填料函，或?qū)⑻盍先〕鰜?lái)打方一些，更換葉輪，增加出水管阻力，來降低流量。 |
6、水泵內部聲音反常水泵不水上。 |
流量太大，吸水管內阻力過大，吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過 高。 |
增加出水管內的阻力以減低流量，檢查泵吸入管內阻力，檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。 |
7、軸承過熱。 |
沒有油，水泵軸與電機軸不在一一條中心線上。 |
注油，把柚中心對準。 |
8、水泵振動。 |
泵軸與電機軸不在一條中心線上或果軸斜了。 |
把水泵和電機的軸中心線對準。 |

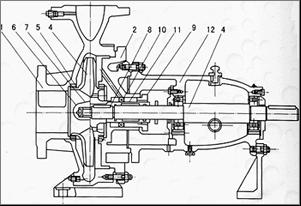

IH臥式單級單吸清水離心泵結構說明：
1 |
泵體 |
6 |
葉輪螺母 |
2 |
泵蓋 |
7 |
墊圈 |
3 |
葉 輪 |
8 |
軸套 |
4 |
軸 |
9 |
填料環 |
5 |
密封圈 |
10 |
填料 |
- |
- |
11 |
懸架 |
IH型泵是全國泵行業采用國際標準聯合設計的系列產品，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
結構特點：
泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
旋轉方向：
泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針?lè)较蛐D(zhuǎn)。
泵的軸封型式：
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：?jiǎn)味嗣鏅C(jī)械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH型化工泵輸送介質溫度為s，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～ 280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質.
性能范圍：
流量Q：6.3～400m3/h
揚程H：5～125m
轉速n：2900、1450r/min
配帶功率：0.55～110KW
進口直徑：50～200mm
最高工作壓力：1.6Mpa
IH臥式單級單吸清水離心泵性能參數:
型 號
泵進口-出口-葉輪
(mm)(mm)(mm) |
進口
mm |
出口
mm |
流量
(m3/h) |
揚程
(m) |
配用電機 |
葉輪直徑mm |
|
|
|
|
|
型號 |
功率(KW) |
|
IH50-32-125 |
50 |
32 |
12.5 |
20 |
Y90L-2 |
2.2 |
125 |
IH50-32-125 |
50 |
32 |
6.3 |
5 |
Y801-4 |
0.55 |
125 |
IH50-32-160 |
50 |
32 |
12.5 |
32 |
Y100L-2 |
3 |
160 |
IH50-32-160 |
50 |
32 |
6.3 |
8 |
Y801-4 |
0.55 |
160 |
IH50-32-200 |
50 |
32 |
12.5 |
50 |
Y132S1-2 |
5.5 |
200 |
IH50-32-200 |
50 |
32 |
6.3 |
12.5 |
Y802-4 |
0.75 |
200 |
IH50-32-250 |
50 |
32 |
12.5 |
80 |
Y160M1-2 |
11 |
250 |
IH50-32-250 |
50 |
32 |
6.3 |
20 |
Y90S-4 |
1.5 |
250 |
IH65-50-125 |
65 |
50 |
25 |
20 |
Y100L-2 |
3 |
125 |
IH65-50-125 |
65 |
50 |
12.5 |
50 |
Y901-4 |
0.55 |
160 |
IH65-50-160 |
65 |
50 |
25 |
32 |
Y132S1-2 |
0.5 |
160 |
IH65-50-160 |
65 |
50 |
12.5 |
5 |
Y802-4 |
0.75 |
200 |
IH65-40-200 |
65 |
40 |
25 |
50 |
Y132S2-2 |
7.5 |
200 |
IH65-40-200 |
64 |
40 |
12.5 |
12.5 |
Y90S-4 |
1.1 |
250 |
IH65-40-250 |
64 |
40 |
25 |
80 |
Y160M2-2 |
15 |
250 |
IH65-40-250 |
65 |
40 |
12.5 |
20 |
Y100L1-4 |
2.2 |
125 |
IH80-65-125 |
80 |
65 |
50 |
20 |
Y132S1-2 |
5.5 |
125 |
IH80-65-125 |
80 |
65 |
25 |
5 |
Y802-4 |
0.75 |
160 |
IH80-65-160 |
80 |
65 |
50 |
32 |
Y132S2-2 |
7.5 |
160 |
IH80-65-160 |
80 |
65 |
25 |
8 |
Y90L-4 |
1.5 |
200 |
IH80-50-200 |
80 |
50 |
50 |
50 |
Y160M2-2 |
15 |
200 |
IH80-50-200 |
80 |
50 |
25 |
12.5 |
Y100L1-4 |
2.2 |
250 |
IH80-50-250 |
80 |
50 |
50 |
80 |
Y180M-2 |
22 |
315 |
IH80-50-250 |
80 |
50 |
25 |
20 |
Y100L2-4 |
3 |
315 |
IH80-50-315 |
80 |
50 |
50 |
125 |
Y200L2-2 |
37 |
125 |
IH80-50-315 |
80 |
50 |
25 |
32 |
Y132S-4 |
5.5 |
125 |
IH100-80-125 |
100 |
80 |
100 |
20 |
Y160M1-2 |
11 |
160 |
IH100-80-125 |
100 |
80 |
50 |
5 |
Y90L-4 |
1.5 |
160 |
IH100-80-160 |
100 |
80 |
100 |
32 |
Y160M2-2 |
15 |
200 |
IH100-80-160 |
100 |
80 |
50 |
8 |
Y100L1-4 |
2.2 |
200 |
IH100-65-200 |
100 |
65 |
100 |
50 |
Y180M-2 |
22 |
250 |
IH100-65-200 |
100 |
65 |
50 |
12.5 |
Y112M-4 |
4 |
250 |
IH100-65-250 |
100 |
65 |
100 |
80 |
Y200L2-4 |
37 |
315 |
IH100-65-250 |
100 |
65 |
50 |
20 |
Y132S-4 |
5.5 |
315 |
IH100-65-315 |
100 |
65 |
100 |
125 |
Y280S-2 |
75 |
200 |
IH100-65-315 |
100 |
65 |
50 |
32 |
Y160M-4 |
11 |
200 |
IH125-100-200 |
125 |
100 |
200 |
50 |
Y225M-2 |
45 |
250 |
IH125-100-200 |
125 |
100 |
100 |
12.5 |
Y132M-4 |
7.5 |
250 |
IH125-100-250 |
125 |
100 |
200 |
80 |
Y280S-2 |
75 |
315 |
IH125-100-250 |
125 |
100 |
100 |
20 |
Y160M-4 |
11 |
400 |
IH125-100-315 |
125 |
100 |
100 |
32 |
Y160L-4 |
15 |
250 |
IH125-100-400 |
125 |
100 |
100 |
50 |
Y200L-4 |
30 |
315 |
IH150-125-250 |
150 |
125 |
200 |
20 |
Y180M-4 |
18.5 |
250 |
IH150-125-315 |
150 |
125 |
200 |
32 |
Y200L-4 |
30 |
315 |
IH150-125-400 |
150 |
125 |
200 |
50 |
YB250M-4 |
55 |
400 |
IH200-150-250 |
200 |
150 |
400 |
20 |
YB225S-4 |
37 |
250 |
IH200-150-315 |
200 |
150 |
400 |
32 |
YB225M-4 |
45 |
315 |
IH200-150-400 |
200 |
150 |
400 |
50 |
YB280S-4 |
75 |
400 |
