ISWR臥式熱水管道泵概述：
ISWR臥式熱水管道泵采用最先進的水力模型，根據is型離心泵之性能參數和臥式離心泵的獨特結構組合設計，并嚴格按照國際iso2858進行設計制造，該熱水管道泵產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。
ISWR臥式熱水管道泵，是在ISW型基礎上派聲生出適用熱水泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
ISWR臥式熱水管道泵噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
ISWR臥式熱水管道泵特點：
熱水管道泵運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。
ISWR臥式熱水管道泵適用范圍：
1、ISW型臥式離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水管道泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH化工管道泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB型臥式管道油泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
ISWR臥式熱水管道泵工作條件：
1、系統最高工作壓力為1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa(泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造泵的過流部件和聯接部件時采用鑄鋼)
2、輸送介質為清水或物理化學性質類似清水的其它液體。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

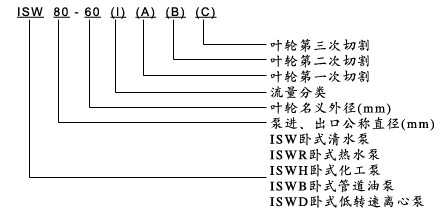

ISWR臥式熱水管道泵型號意義：

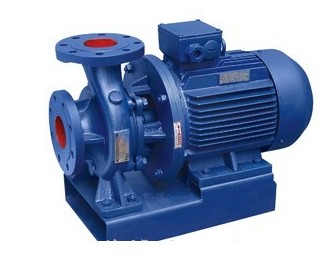

ISWR臥式熱水管道泵結構圖：
1 電動機：直接與水泵聯接傳送動力，采用名牌電機。
2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
6 泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
8 葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。
ISWR臥式熱水管道泵起動與運行及停車
(一)起動前準備
1、用手拔轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。
3、用手盤動泵軸以使?jié)櫥哼M(jìn)入機械密封端面。
4、點動電機，確定轉向是否正確。
(二)起動與運行
1、全開進口閥門，關閉吐出管路閥門。
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
3、注意觀察儀表讀數，檢查軸封泄漏情況正常時機械密封泄漏量≤3滴/分，檢查電機、軸承處溫升≤70℃ 如果發現異常情況，應及時處理。
(三)停車
1、逐漸關閉吐出管路閥門，切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂。
4、如長期停用，應將泵拆卸清洗，包管保管。
ISWR臥式熱水管道泵安裝說明：
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
ISWR臥式熱水管道泵維護與保養：
（一）運行中的維護與保養
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
（二）機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵（電機）幾圈，以免突然起動造成密封環斷損壞。
4、密封泄漏允差3滴/分，否則應檢修。
ISWR臥式熱水管道泵故障原因及排除方法：
故障現象 |
故障原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。
b、電機運行方向不對，電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。e、進口供水不足，吸程過高，底閥漏水。
f、管路阻力過大，泵選型不當。 |
a、檢查，去除堵塞物。
b、調整電機方向，緊固電機接線。c、擰緊各密封面，排除漏氣。
d、灌滿液體并打開排氣閥，排盡空氣。
e、停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。
f、減少管路彎道，重新選泵。 |
2、水泵流量不足 |
a、先按1.原因檢查。
b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。
c、電壓偏低。
d、葉輪磨損。 |
a、先按1.排除。
b、去除堵塞物，重新調整閥門開度。
c、穩壓。
d、更換葉輪。 |
3、功率過大 |
a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。 |
a、調節流量，關小出口閥門。
b、降低。
c、更換軸承。 |
4、雜音振動 |
a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。 |
a、穩固管路。
b、提高吸入壓力排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。 |
5、電機發熱 |
a、流量過大，超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。 |
a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。 |
a、更換。
b、焊補或更換。
c、修整。
d、緊固。 |
ISWR臥式熱水管道泵性能參數表：
型號 |
流量 |
揚程
m |
效率
% |
轉速
r/min |
電機功率
kw |
汽蝕余量
m |
重量
kg |
|
m3/h |
l/s |
|
|
|
|
|
|
ISWR15-80 |
1.1
1.5
2.0 |
0.3
0.42
0.55 |
8.5
8
7 |
26
34
34 |
2900 |
0.18 |
2.3 |
17 |
ISWR20-110 |
1.8
2.5
3.3 |
0.50
0.69
0.91 |
16
15
13.5 |
25
34
35 |
2900 |
0.37 |
2.3 |
25 |
ISWR20-160 |
1.8
2.5
3.3 |
0.50
0.69
0.91 |
33
32
30 |
19
25
23 |
2900 |
0.75 |
2.3 |
29 |
ISWR25-110 |
2.8
4.0
5.2 |
0.78
1.11
1.44 |
16
15
13.5 |
34
42
41 |
2900 |
0.55 |
2.3 |
26 |
ISWR25-125 |
2.8
4.0
5.2 |
0.78
1.11
1.44 |
20.6
20
18 |
28
36
35 |
2900 |
0.75 |
2.3 |
28 |
ISWR25-125A |
2.5
3.6
4.6 |
0.69
1.0
1.28 |
17
16
14.4 |
35
35
35 |
2900 |
0.55 |
2.3 |
27 |
ISWR25-160 |
2.8
4.0
5.2 |
0.78
1.11
1.44 |
33
32
30 |
24
32
33 |
2900 |
1.5 |
2.3 |
39 |
ISWR25-160A |
2.6
3.7
4.9 |
0.12
1.03
1.36 |
29
28
26 |
31
31
31 |
2900 |
1.1 |
2.3 |
34 |
ISWR32-100I |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.75 |
2.0 |
32 |
ISWR32-125 |
3.5
5.0
6.5 |
0.97
1.39
1.8 |
22
20
18 |
40
44
42 |
2900 |
0.75 |
2.3 |
28 |
ISWR32-125A |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
43
43
43 |
2900 |
0.55 |
2.3 |
28 |
ISWR32-160 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
33
32
30 |
34
40
42 |
2900 |
1.5 |
2.3 |
28 |
ISWR32-160I |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
33.2
32
30.2 |
34
40
42 |
2900 |
2.2 |
2.0 |
47 |
ISWR32-200 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
51
50
48 |
28
35
37 |
2900 |
3 |
2.0 |
47 |
ISWR32-200I |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
50.5
50
48 |
26
33
35 |
2900 |
4 |
2.0 |
43 |
ISWR32-200IA |
2.8
4.0
5.2 |
0.78
1.11
1.44 |
44.6
44
42.7 |
34
40
42 |
2900 |
2.2 |
2.0 |
74 |
ISWR40-100 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.55 |
2.3 |
32 |
ISWR40-100A |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
10.6
10
9 |
52
52
52 |
2900 |
0.37 |
2.3 |
32 |
ISWR40-125 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
21
20
18 |
41
46
43 |
2900 |
1.1 |
2.3 |
34 |
ISWR40-125A |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
40
45
41 |
2900 |
0.75 |
2.3 |
33 |
ISWR40-160 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
33
32
30 |
35
40
40 |
2900 |
2.2 |
2.3 |
47 |
ISWR40-160A |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
29
28
26.3 |
34
39
39 |
2900 |
1.5 |
2.3 |
43 |
ISWR40-160B |
3.8
5.5
7.2 |
1.06
1.53
2.0 |
25.5
24
22.5 |
34
38
37 |
2900 |
1.1 |
2.3 |
38 |
ISWR40-200 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
51
50
48 |
26
33
32 |
2900 |
4 |
2.3 |
74 |
ISWR40-200A |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
45
44
42 |
26
31
30 |
2900 |
3 |
2.3 |
62 |
ISWR40-200B |
3.7
5.3
7.0 |
1.03
1.47
1.94 |
38
36
34.5 |
29
29
29 |
2900 |
2.2 |
2.3 |
52 |
ISWR40-250 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
82
80
74 |
24
28
28 |
2900 |
7.5 |
2.3 |
105 |
ISWR40-250A |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
72
70
65 |
24
28
27 |
2900 |
5.5 |
2.3 |
98 |
ISWR40-250B |
3.8
5.5
7.0 |
1.06
1.53
1.94 |
61.5
60
56 |
23
27
26 |
2900 |
4 |
2.3 |
77 |
ISWR40-100I |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.2
12.5
11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
34 |
ISWR40-100IA |
8
11
14.5 |
2.22
3.05
4.03 |
10.6
10
9 |
60
60
60 |
2900 |
0.75 |
2.3 |
32 |
ISWR40-125I |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.2
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
38 |
ISWR40-125IA |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57
57
57 |
2900 |
1.1 |
2.3 |
33 |
ISWR40-160I |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
56 |
ISWR40-160IA |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
47 |
ISWR40-160IB |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50
50
50 |
2900 |
1.5 |
2.3 |
43 |
ISWR40-200I |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
51.2
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
85 |
ISWR40-200IA |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
75 |
ISWR40-200IB |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44
44
44 |
2900 |
3 |
2.3 |
63 |
ISWR40-250I |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
81.2
80
77.5 |
31
38
40 |
2900 |
11 |
2.3 |
145 |
ISWR40-250IA |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71
70
68 |
38
38
38 |
2900 |
7.5 |
2.3 |
95 |
ISWR40-250IB |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37
37
37 |
2900 |
7.5 |
2.3 |
94 |
ISWR40-250IC |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36
36
36 |
2900 |
5.5 |
2.3 |
88 |
ISWR50-100 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.6
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
36 |
ISWR50-100A |
8
11
14.5 |
2.22
3.05
4.03 |
11
10
9 |
60
60
60 |
2900 |
0.75 |
2.3 |
35 |
ISWR50-125 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.5
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
43 |
ISWR50-125A |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57
57
57 |
2900 |
1.1 |
2.3 |
38 |
ISWR50-160 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
59 |
ISWR50-160A |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
51 |
ISWR50-160B |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50
50
50 |
2900 |
1.5 |
2.3 |
47 |
ISWR50-200 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
101 |
ISWR50-200A |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.8
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
80 |
ISWR50-200B |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44
44
44 |
2900 |
3 |
2.3 |
68 |
ISWR50-250 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
77.5 |
29
38
40 |
2900 |
11 |
2.3 |
160 |
ISWR50-250A |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.5
70
68 |
38
38
38 |
2900 |
7.5 |
2.3 |
115 |
ISWR50-250B |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37
37
37 |
2900 |
7.5 |
2.3 |
114 |
ISWR50-250C |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36
36
36 |
2900 |
5.5 |
2.3 |
108 |
ISWR50-100I |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
41 |
ISWR50-100IA |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
36 |
ISWR50-125I |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
56 |
ISWR50-125IA |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
13.6 |
58
66
65 |
2900 |
2.2 |
2.5 |
48 |
ISWR50-160I |
17.5
25
32.5 |
4.68
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
72 |
ISWR50-160IA |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
71 |
ISWR50-160IB |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58
58
58 |
2900 |
3 |
2.5 |
59 |
ISWR50-200I |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
108 |
ISWR50-200IA |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
107 |
ISWR50-200IB |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55
55
55 |
2900 |
5.5 |
2.5 |
100 |
ISWR50-250I |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
175 |
ISWR50-250IA |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
165 |
ISWR50-250IB |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
165 |
ISWR50-315I |
17.5
25
32.5 |
4.86
6.94
9.03 |
128
125
122 |
30
40
44 |
2900 |
30 |
2.5 |
310 |
ISWR50-315IA |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
30
40
44 |
2900 |
22 |
2.5 |
245 |
ISWR50-315IB |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39
39
39 |
2900 |
18.5 |
2.5 |
215 |
ISWR50-315IC |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38
38
38 |
2900 |
15 |
2.5 |
195 |
ISWR65-100 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
46 |
ISWR65-100A |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
41 |
ISWR65-125 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
58 |
ISWR65-125A |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14.4 |
58
66
65 |
2900 |
2.2 |
2.5 |
49 |
ISWR65-160 |
17.5
25
32.5 |
4.86
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
75 |
ISWR65-160A |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
75 |
ISWR65-160B |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
2900 |
3 |
2.5 |
63 |
|
ISWR65-200 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
107 |
ISWR65-200A |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
107 |
ISWR65-200B |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55
55
55 |
2900 |
5.5 |
2.5 |
100 |
ISWR65-250 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
180 |
ISWR65-250A |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
170 |
ISWR65-250B |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
170 |
ISWR65-315 |
17.5
25
32.5 |
4.86
6.94
9.03 |
127
125
122 |
32
40
44 |
2900 |
30 |
2.5 |
320 |
ISWR65-315A |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
32
40
44 |
2900 |
22 |
2.5 |
255 |
ISWR65-315B |
15.7
22.5
29.2 |
103
101
98 |
39
39
39 |
2900 |
18.5 |
2.5 |
225 |
|
ISWR65-315C |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38
38
38 |
2900 |
15 |
2.5 |
205 |
ISWR65-100I |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
63 |
ISWR65-100IA |
31.3
44.7
58 |
8.7
12.4
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
53 |
ISWR65-125I |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
99 |
ISWR65-125IA |
31.3
45
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
78 |
ISWR65-160I |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
103 |
ISWR65-160IA |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
103 |
ISWR65-160IB |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69
69
69 |
2900 |
5.5 |
3.0 |
97 |
ISWR65-200I |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
176 |
ISWR65-200IA |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
166 |
ISWR65-200IB |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65
65
65 |
2900 |
7.5 |
3.0 |
114 |
ISWR65-250I |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
235 |
ISWR65-250IA |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
205 |
ISWR65-250IB |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58
58
58 |
2900 |
15 |
3.0 |
180 |
ISWR65-315I |
35
50
65 |
9.72
13.9
18.1 |
128
125
121 |
44
54
57 |
2900 |
37 |
3.0 |
350 |
ISWR65-315IA |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
106.4 |
43
54
57 |
2900 |
30 |
3.0 |
335 |
ISWR65-315IB |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53
53
53 |
2900 |
30 |
3.0 |
335 |
ISWR100-315A |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
65
66
67 |
2900 |
55 |
4.0 |
549 |
ISWR100-315B |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65
65
65 |
2900 |
45 |
4.0 |
439 |
ISWR100-315C |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63
63
63 |
2900 |
37 |
4.0 |
385 |
ISWR100-350 |
60
100
120 |
16.7
27.8
33.3 |
153.6
150
142 |
72
57
74 |
2900 |
90 |
4.0 |
950 |
ISWR100-350A |
61
87
113 |
16.9
24.2
31.4 |
145.6
142
134 |
75
75
75 |
2900 |
75 |
4.0 |
830 |
ISWR100-350B |
58
82
107 |
16.1
22.8
29.7 |
138.6
135
127 |
75
75
75 |
2900 |
55 |
4.0 |
600 |
ISWR100-100I |
96
160
192 |
26.7
44.4
53.3 |
14
12.5
10 |
64
73
70 |
2900 |
11 |
4.5 |
115 |
ISWR100-125I |
96
160
192 |
26.7
44.4
53.3 |
24
20
14 |
62
74
69 |
2900 |
15 |
4.5 |
168 |
ISWR100-125IA |
84
140
168 |
23.3
39
46.7 |
20
17
12 |
64
72
69 |
2900 |
11 |
4.5 |
168 |
ISWR100-160I |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
69
79
75 |
2900 |
22 |
5.6 |
210 |
ISWR100-160IA |
84
140
168 |
23.3
39
46.7 |
32
28
23.5 |
66
76
72 |
2900 |
18.5 |
5.0 |
210 |
ISWR100-200I |
96
160
192 |
26.7
44.4
53.3 |
53
50
45 |
69
79
78 |
2900 |
37 |
5.2 |
402 |
ISWR100-200IA |
84
140
168 |
23.3
39
46.7 |
48
45
40 |
64
74
73 |
2900 |
30 |
4.5 |
395 |
ISWR100-200IB |
60
100
120 |
16.7
27.8
33.3 |
43
40
36 |
72
72
72 |
2900 |
22 |
4.5 |
360 |
ISWR100-250I |
96
160
192 |
26.7
44.4
53.3 |
83
80
72 |
65
77
74 |
2900 |
55 |
4.8 |
560 |
ISWR100-250IA |
84
140
168 |
23.3
39
46.7 |
75
72
65 |
60
72
69 |
2900 |
45 |
4.5 |
420 |
ISWR100-250IB |
60
100
120 |
16.7
27.8
33.3 |
68
65
58 |
70
70
70 |
2900 |
37 |
4.5 |
400 |
ISWR125-100 |
96
160
192 |
26.7
44.4
53.3 |
13
12.5
12 |
82
82
82 |
2900 |
11 |
4.0 |
180 |
ISWR125-100A |
86
143
172 |
23.9
39.7
47.8 |
10.4
10
9.6 |
77
77
77 |
290 |
7.5 |
4.0 |
125 |
ISWR125-125 |
96
160
192 |
26.7
44.4
53.3 |
22.6
20
17 |
80
80
80 |
2900 |
15 |
4.0 |
220 |
ISWR125-125A |
86
143
172 |
23.9
39.7
47.8 |
18
16
13.6 |
77
77
77 |
2900 |
11 |
4.0 |
210 |
ISWR125-160 |
96
160
192 |
26.7
44.4
53.3 |
36
32
28 |
78
78
|
2900 |
22 |
4.0 |
265 |
ISWR125-160A |
90
150
180 |
25
41
750 |
31.5
28
24.5 |
76
76
76 |
2900 |
18.5 |
4.0 |
230 |
ISWR125-160B |
83
138
166 |
21.7
38.3
46.1 |
27
24
21 |
73
73
73 |
2900 |
15 |
4.0 |
215 |
ISWR125-200 |
96
160
192 |
26.7
44.4
53.3 |
55
50
46 |
77
77
77 |
2900 |
37 |
5.5 |
395 |
ISWR125-200B |
83
138
166 |
21.7
38.3
46.1 |
41.3
37.4
34.5 |
75
75
75 |
2900 |
22 |
5.5 |
320 |
ISWR125-250 |
96
160
192 |
24.7
44.7
53.3 |
87
80
73 |
75
75
75 |
2900 |
55 |
5.0 |
580 |
ISWR125-250A |
90
150
180 |
25
41.7
50 |
76
70
84 |
74
74
74 |
2900 |
45 |
5.5 |
490 |
ISWR125-250B |
83
138
166 |
21.7
38.3
46.1 |
65
60
55 |
73
73
73 |
2900 |
37 |
5.5 |
430 |
ISWR125-215 |
96
160
192 |
26.7
44.7
53.3 |
133
125
119 |
70
70
70 |
2900 |
90 |
5.0 |
790 |
ISWR125-315A |
90
150
180 |
25
41.7
50 |
117
110
104.6 |
70
70
70 |
2900 |
75 |
5.0 |
710 |
ISWR125-315B |
86
143
172 |
23.9
39.7
47.8 |
106.4
100
95.2 |
69
69
69 |
2900 |
75 |
5.0 |
705 |
ISWR125-315C |
80.5
134
161 |
22.4
37.2
44.7 |
96
88
86 |
67
67
67 |
2900 |
55 |
5.0 |
585 |
ISWR150-125 |
96
160
192 |
26.7
44.4
53.3 |
22.6
24
17 |
66
76
76 |
2900 |
11 |
4.0 |
210 |
ISWR150-125A |
90
150
180 |
25
41.7
50 |
18
16
13.6 |
77
77
77 |
2900 |
7.5 |
4.0 |
130 |
ISWR150-160 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
75
75
75 |
2900 |
22 |
4.0 |
270 |
ISWR150-160A |
90
150
180 |
25
41.7
50 |
32
28
23.5 |
76
76
76 |
2900 |
18.5 |
4.0 |
230 |
ISWR150-160B |
84
141
168 |
23.3
39
46.7 |
27
24
21 |
73
73
73 |
2900 |
15 |
4.0 |
220 |
ISWR150-200 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
265 |
ISWR150-200A |
125
176
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76 |
1450 |
11 |
3.0 |
244 |
ISWR150-200B |
84
440
168 |
23.3
39
46.7 |
41
38
34 |
75
75
75 |
2900 |
22 |
4.0 |
275 |
ISWR150-250 |
140
200
260 |
38.9
55.6
72.2 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
300 |
ISWR150-250A |
129
184.4
240 |
35.8
51.2
66.7 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
262 |
ISWR150-250B |
117
167
217.5 |
32.5
46.4
60.4 |
15.2
14
12 |
76
76
76 |
1450 |
11 |
3.0 |
241 |
ISWR150-315 |
140
200
260 |
38.9
55.6
72.2 |
33.8
32
28 |
70
78
73 |
1450 |
30 |
2.5 |
410 |
ISWR150-315A |
131
187
243 |
36.4
51.9
67.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
335 |
ISWR150-315B |
121
173
225 |
33.5
48.1
62.5 |
25
24
21 |
76
76
76 |
1450 |
18.5 |
3.5 |
315 |
ISWR150-350 |
96
160
192 |
26.7
44.4
53.3 |
153.6
150
142.8 |
80
80
80 |
2900 |
110 |
5.5 |
970 |
ISWR150-350A |
90
150
180 |
25
41.7
50 |
145.6
142
134.8 |
70
70
70 |
2900 |
90 |
5.2 |
790 |
ISWR150-350B |
84
140
168 |
23.3
39
46.7 |
138.6
35
127.8 |
65
76
74 |
2900 |
75 |
5.5 |
705 |
ISWR150-400 |
140
200
260 |
38.9
55.6
72.2 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
490 |
ISWR150-400A |
131
187
243 |
36.4
51.9
67.5 |
46.4
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
454 |
ISWR150-400B |
122
174
226.5 |
33.9
48.3
62.9 |
40
38
33 |
73
73
73 |
1450 |
60 |
3.5 |
435 |
ISWR150-400C |
112
160
208 |
31.1
44.4
57.8 |
34
32
28 |
71
71
71 |
1450 |
22 |
3.5 |
365 |
ISWR150-250I |
120
200
240 |
33.3
55.6
66.7 |
87
80
72 |
65
76
74 |
2900 |
75 |
4.5 |
702 |
ISWR150-250IA |
112
187
224 |
31.1
51.9
62.2 |
76
70
63 |
64
75
73 |
2900 |
55 |
4.5 |
451 |
ISWR150-250IB |
104
173
208 |
28.9
48.1
57.8 |
65
60
54 |
63
74
72 |
2900 |
45 |
4.5 |
460 |
ISWR150-315I |
120
200
240 |
33.3
55.6
66.7 |
133
125
120 |
58
72
75 |
2900 |
110 |
4.5 |
980 |
ISWR150-315IA |
112
187
224 |
31.1
51.9
62.2 |
116
110
105 |
57
72
74 |
2900 |
90 |
4.5 |
800 |
ISWR200-315IB |
104
173
208 |
28.9
48.1
57.8 |
100
95
91 |
55
70
72 |
2900 |
75 |
4.5 |
724 |
ISWR200-200 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
265 |
ISWR200-200A |
125
179
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76 |
1450 |
11 |
3.0 |
244 |
ISWR200-250 |
140
200
260 |
38.9
55.6
72.2 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
305 |
ISWR200-250A |
129
184.4
240 |
35.8
51.2
66.7 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
267 |
ISWR200-250B |
117
167
217.5 |
32.5
46.4
60.4 |
15.2
14
12 |
76
76
76 |
1450 |
11 |
3.0 |
246 |
ISWR200-315 |
140
200
260 |
38.9
55.6
72.2 |
33.8
32
28 |
70
78
78 |
1450 |
30 |
3.5 |
417 |
ISWR200-315A |
131
189
243 |
36.4
51.9
67.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
342 |
ISWR200-315B |
121
173
225 |
33.6
48.1
62.5 |
25
24
21 |
76
76
76 |
1450 |
18.5 |
3.5 |
322 |
ISWR200-400 |
140
200
260 |
38.9
55.6
72.2 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
498 |
ISWR200-400A |
131
187
243 |
36.4
51.9
67.5 |
46.6
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
462 |
ISWR200-400B |
122
174
226.5 |
33.9
48.6
62.9 |
44
38
33 |
73
73
73 |
1450 |
30 |
3.5 |
443 |
ISWR200-400C |
112
160
208 |
31.3
44.4
57.8 |
34
32
28 |
71
71
71 |
1450 |
22 |
3.5 |
373 |
ISWR200-200I |
280
400
520 |
77.8
111.1
144 |
13.4
12.5
10.5 |
70
80
79 |
1450 |
22 |
4.0 |
382 |
ISWR200-200IA |
250
358
465 |
69.4
99.4
129.2 |
10.7
10
8.5 |
68
78
77 |
1450 |
18.5 |
4.0 |
346 |
ISWR200-250I |
280
400
520 |
77.8
111.4
144 |
22.2
20
14 |
75
80
72 |
1450 |
30 |
4.0 |
475 |
ISWR200-250IA |
250
358
465 |
69.4
99.4
129.2 |
18
16
11.2 |
73
78
70 |
1450 |
22 |
4.0 |
405 |
ISWR200-250IB |
226
322
419 |
62.8
89.4
116.4 |
14.4
13
7.3 |
70
75
67 |
1450 |
18.5 |
4.0 |
387 |
ISWR200-315I |
280
440
520 |
77.8
111.4
144 |
36
32
26 |
73
80
75 |
1450 |
55 |
4.0 |
675 |
ISWR200-315IA |
262
374
482 |
72.8
103.9
135 |
31.5
28
23 |
72
79
74 |
1450 |
45 |
4.0 |
560 |
ISWR200-315IB |
242
346
450 |
67.2
96.1
125 |
27
24
19.5 |
78
78
78 |
1450 |
37 |
4.0 |
535 |
ISWR200-400I |
280
400
520 |
77.8
111.4
144 |
54.5
50
39 |
75
81
77 |
1450 |
75 |
4.0 |
830 |
ISWR200-400IA |
262
374
486 |
72.8
103.9
135 |
48
44
34 |
80
80
80 |
1450 |
75 |
4.0 |
830 |
ISWR200-400IB |
242
346
450 |
67.2
96.1
125 |
41.4
38
29.6 |
78
78
78 |
1450 |
55 |
5.0 |
685 |
ISWR200-400IC |
224
320
416 |
62.2
88.9
115.6 |
34.9
32
25 |
76
76
76 |
1450 |
45 |
5.0 |
580 |
ISWR250-250 |
350
550
650 |
97.2
152.8
180.5 |
22
20
16 |
78
82
81 |
1450 |
45 |
5.0 |
620 |
ISWR250-250A |
300
500
600 |
83.3
139
166.7 |
18.3
17
14 |
76
80
80 |
1450 |
37 |
5.0 |
550 |
ISWR250-235 |
300
500
600 |
83.3
139
166.7 |
14
12.5
11 |
73
78
70 |
1450 |
22 |
4.5 |
410 |
ISWR250-300 |
300
500
600 |
83.3
139
166.7 |
22
20
16 |
78
78
78 |
1450 |
37 |
4.5 |
550 |
ISWR250-315 |
350
550
650 |
97.2
152.8
180.5 |
34
32
28 |
76
80
79 |
1450 |
75 |
5.5 |
890 |
ISWR250-315A |
300
500
600 |
83.3
139
166.7 |
29.5
28
24 |
74
78
77 |
1450 |
55 |
5.5 |
690 |
ISWR250-315B |
260
450
520 |
72.2
125
144.4 |
25
24
20 |
70
74
72 |
1450 |
45 |
5.5 |
620 |
ISWR250-400 |
300
500
600 |
83.3
139
166.7 |
54.5
50
39 |
72
72
72 |
1480 |
90 |
4.5 |
1530 |
ISWR300-235 |
480
720
900 |
133.3
200
250 |
20
18
15.5 |
77
81
74 |
970 |
55 |
5.0 |
1120 |
ISWR300-235A |
438
607
821 |
121.7
182.5
228.1 |
16.5
15
13 |
75
79
72 |
970 |
45 |
5.0 |
1030 |
ISWR300-235B |
400
600
750 |
111.1
167.0
208.3 |
14
12.5
11 |
73
77
70 |
970 |
37 |
5.0 |
890 |
ISWR300-300 |
480
720
900 |
133.3
200
250 |
31
28
25 |
77
81
77 |
970 |
75 |
5.0 |
1350 |
ISWR300-300A |
444
666
833 |
123.3
185
231.4 |
26.5
24
21.5 |
76
80
76 |
970 |
75 |
5.0 |
1350 |
ISWR300-300B |
415
623
779 |
115.3
173.1
261.4 |
23
21
18.5 |
79
79
79 |
970 |
55 |
5.0 |
1170 |
ISWR300-380 |
480
720
900 |
133.3
200
250 |
48
44
34 |
84
84
84 |
970 |
132 |
5.0 |
1900 |
ISWR300-380A |
444
666
833 |
123.3
185
231.4 |
41.4
38
30 |
80
80
80 |
970 |
110 |
5.0 |
1700 |
ISWR300-380B |
409
614
767 |
113.6
170.6
213.1 |
35
32
25 |
78
78
78 |
970 |
90 |
5.0 |
1530 |
ISWR300-235I |
718
1080
1345 |
199.4
300
373.6 |
44.6
40
34.6 |
82
82
82 |
1450 |
160 |
5.5 |
1680 |
ISWR300-235IA |
642
965
1203 |
178.3
268.1
334.2 |
35.7
32
27.7 |
80
80
80 |
1450 |
132 |
5.5 |
1440 |
ISWR200-315I |
280
440
520 |
77.8
111.4
144 |
36
32
26 |
73
80
75 |
1450 |
55 |
4.0 |
675 |
ISWR200-315IA |
262
374
482 |
72.8
103.9
135 |
31.5
28
23 |
72
79
74 |
1450 |
45 |
4.0 |
560 |
ISWR200-315IB |
242
346
450 |
67.2
96.1
125 |
27
24
19.5 |
78
78
78 |
1450 |
37 |
4.0 |
535 |
ISWR200-400I |
280
400
520 |
77.8
111.4
144
, , |
54.5
50
39 |
75
81
77 |
1450 |
75 |
4.0 |
830 |
ISWR200-400IA |
262
374
486 |
72.8
103.9
135 |
48
44
34 |
80
80
80 |
1450 |
75 |
4.0 |
830 |
ISWR200-400IB |
242
346
450 |
67.2
96.1
125 |
41.4
38
29.6 |
78
78
78 |
1450 |
55 |
5.0 |
685 |
ISWR200-400IC |
224
320
416 |
62.2
88.9
115.6 |
34.9
32
25 |
76
76
76 |
1450 |
45 |
5.0 |
580 |
ISWR250-250 |
350
550
650 |
97.2
152.8
180.5 |
22
20
16 |
78
82
81 |
1450 |
45 |
5.0 |
620 |
ISWR250-250A |
300
500
600 |
83.3
139
166.7 |
18.3
17
14 |
76
80
80 |
1450 |
37 |
5.0 |
550 |
ISWR250-235 |
300
500
600 |
83.3
139
166.7 |
14
12.5
11 |
73
78
70 |
1480 |
22 |
4.5 |
410 |
ISWR250-300 |
300
500
600 |
83.3
139
166.7 |
22
20
16 |
78
78
78 |
1480 |
37 |
4.5 |
550 |
ISWR250-315 |
350
550
650 |
97.2
152.8
180.5 |
34
32
28 |
76
80
79 |
1450 |
75 |
5.5 |
890 |
ISWR250-315A |
300
500
600 |
83.3
139
166.7 |
29.5
28
24 |
74
78
77 |
1450 |
55 |
5.5 |
690 |
ISWR250-315B |
260
450
520 |
72.2
125
144.4 |
25
24
20 |
70
74
72 |
1450 |
45 |
5.5 |
620 |
ISWR250-400 |
300
500
600 |
83.3
139
166.7 |
54.5
50
39 |
72
72
72 |
1480 |
90 |
4.5 |
1530 |
ISWR250-235 |
480
720
900 |
133.3
200
250 |
20
18
15.5 |
77
81
74 |
970 |
55 |
5.0 |
1120 |
ISWR250-235A |
438
607
821 |
121.7
182.5
228.1 |
16.5
15
13 |
75
79
72 |
970 |
45 |
5.0 |
1030 |
ISWR250-235B |
400
600
750 |
111.1
167.0
208.3 |
14
12.5
11 |
73
77
70 |
970 |
37 |
5.0 |
890 |
ISWR300-300 |
480
720
900 |
133.3
200
250 |
31
28
25 |
77
81
77 |
970 |
75 |
5.0 |
1350 |
ISWR300-300A |
444
666
833 |
123.3
185
231.4 |
26.5
24
21.5 |
76
80
76 |
970 |
75 |
5.0 |
1350 |
ISWR300-300B |
415
623
779 |
115.3
173.1
261.4 |
23
21
18.5 |
79
79
79 |
970 |
55 |
5.0 |
1170 |
ISWR300-380 |
480
720
900 |
133.3
200
250 |
48
44
34 |
84
84
84 |
970 |
132 |
5.0 |
1900 |
ISWR300-380A |
444
666
833 |
123.3
185
231.4 |
41.4
38
30 |
80
80
80 |
970 |
110 |
5.0 |
1700 |
ISWR300-380B |
409
614
767 |
113.6
170.6
213.1 |
35
32
25 |
78
78
78 |
970 |
90 |
5.0 |
1530 |
ISWR300-235I |
718
1080
1345 |
199.4
300
373.6 |
44.6
40
34.6 |
82
82
82 |
970 |
160 |
5.5 |
1680 |
ISWR300-235IA |
642
965
1203 |
178.3
268.1
334.2 |
35.7
32
27.7 |
80
80
80 |
970 |
132 |
5.5 |
1440 |
上一條：PF強耐腐蝕離心泵
下一條：FS玻璃鋼離心泵 |
