ISW臥式清水泵概述：
ISW臥式清水泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。
ISW臥式清水泵用途：
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
3、ISW臥式清水泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISW臥式清水泵產品特點：
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
ISW臥式清水泵工作條件：
1.吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度＜40℃，相對濕度＜40%。
3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。
注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

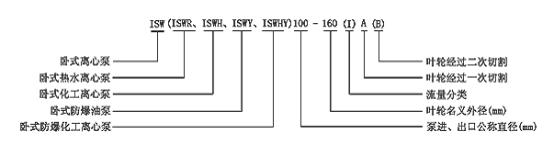

ISW臥式清水泵型號意義：
例如：ISW100-160（I）AB
ISW-臥式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割
ISW臥式清水泵氣動與停車：
起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打幵排氣^使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼J入機械密封端面。
5、高溫型應先逬行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正桷。
4、調節出口閥幵度以所需工況，如用戶在泵出口處裝有流靈表或壓力表，應通過調節出口閥門幵度使泵在性能參數表所列的頷定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口闔門幵度，測璗泵的電機電流，使電機在額定電流內運行，否則將造成泵超員荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門幵啟大與小和管道工況有關。
5、檢査軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
6、檢查電機、軸承處溫升≦70℃。
停車：
1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停車。
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期停車，應將泵內液體放盡。
ISW臥式清水泵的維護
1、運行中的維護：
（1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
（2）定時檢查電機電流値，不得超過電機頷定電流。
（3）泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
2、機械密封維護：
（1）機械密封潤滑應清潔無固體顆粒。
（2）嚴禁機械密封在干磨情況下工作。
（3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。
（4）密封泄漏量允差3滴/分。否則應檢查。
ISW臥式清水泵結構圖：
1，吸入室：采用優秀水力模型設計而成。
2，葉 輪：采用優秀水力模型設計而成，高效節能
3，泵 體：采用優秀水力模型設計而成。
4，取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。
5，放氣塞：確保泵的正常維護。
6，機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。
7，泵 蓋：
8，泵 軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。
9，擋水圈：防止因密封漏水而使電機進水。
10，Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。
ISW臥式清水泵安裝方式：
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正 常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。

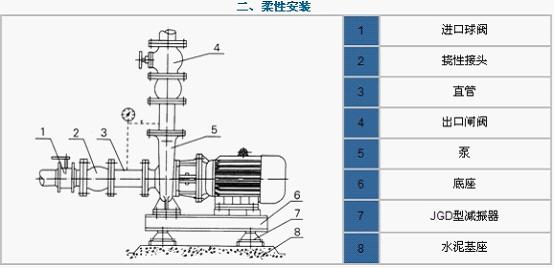

6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
ISW臥式清水泵故障原因及排除：
故障現象 |
可能產生的原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。
b、電機運行方向不對，電機缺
c、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。e、進口供水不足，吸程過高，底閥漏水。
f、管路阻力過大。 |
a、檢查，去除阻塞物。
b、調整電機方向緊固電機接線。
c、擰緊各密封面，排除空氣。
d、打開泵上蓋或打開排氣閥，排盡空氣。
e、停機檢查、調整 （并網自來水管和帶吸程使用易出現此現象。）
f、減少管路彎道，重新選泵。 |
2、水泵流量不足 |
a、先按1。原因檢查。
b、管道、葉輪流產部分阻塞，水垢沉積、閥門開度不足
c、電壓偏低，轉速不符合要求。
d、葉輪磨損。 |
a、先按1。排除。
b、先除阻塞物，重新調整閥門開度
c、穩壓
d、更換葉輪 |
3、功率過大 |
a、超過額定流量使用
b、吸程過高
c、泵軸承磨損
d、泵選型不當 |
a、調節流量關小閥門
b、降低吸程。
c、更換軸承。
d、重新選泵。 |
4、雜音振動 |
a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承振動。
e、電機超載發熱運行。 |
a、穩固管路。
b、提高吸入壓力、排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。 |
5、電機發熱 |
a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓偏低。 |
a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。 |
a、更換。
b、焊補或更換。
c、修整。
|
ISW臥式清水泵性能參數表：
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
15-80 |
15 |
1.1
1.5
2.0 |
0.3
0.42
0.55 |
8.5
8
7 |
26
34
34 |
2800 |
0.18 |
2.3 |
20-110 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
16
15
13.5 |
25
34
35 |
2800 |
0.37 |
2.3 |
20-160 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
33
32
30 |
19
25
23 |
2900 |
0.75 |
2.3 |
25-110 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
16
15
13.5 |
34
42
41 |
2900 |
0.55 |
2.3 |
25-125 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
20.6
20
18 |
28
36
35 |
2900 |
0.75 |
2.3 |
25-125A |
25 |
2.5
3.6
4.6 |
0.69
1.0
1.28 |
17
16
14.4 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
33
32
30 |
24
32
33 |
2900 |
1.5 |
2.3 |
25-160A |
25 |
2.6
3.7
4.9 |
0.12
1.03
1.36 |
29
28
26 |
31 |
2900 |
1.1 |
2.3 |
32-100(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.75 |
2.0 |
32-125 |
32 |
3.5
5
6.5 |
0.97
0.39
1.8 |
22
20
18 |
40
44
42 |
2900 |
0.75 |
2.3 |
32-125A |
32 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
43 |
2900 |
0.55 |
2.3 |
32-160(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
33.2
32
30.2 |
34
40
42 |
2900 |
2.2 |
2.0 |
32-200(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
50.5
50
48 |
26
33
35 |
2900 |
4 |
2.0 |
32-200A |
32 |
2.8
4
5.2 |
0.78
1.11
1.44 |
44.6
44
42.7 |
34
40
42 |
2900 |
2.2 |
2.0 |
40-100 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.55 |
2.3 |
40-100A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
10.6
10
9 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
21
20
18 |
41
46
43 |
2900 |
1.1 |
2.3 |
40-125A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
40
45
41 |
2900 |
0.75 |
2.3 |
40-160 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
33
32
30 |
35
40
40 |
2900 |
2.2 |
2.3 |
40-160A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
29
28
26.3 |
34
39
39 |
2900 |
1.5 |
2.3 |
40-160B |
40 |
3.8
5.5
7.2 |
1.06
1.53
2.0 |
25.5
24
22.5 |
34
38
37 |
2900 |
1.1 |
2.3 |
40-200 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
51
50
48 |
26
33
32 |
2900 |
4 |
2.3 |
40-200A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
45
44
42 |
26
31
30 |
2900 |
3 |
2.3 |
40-200B |
40 |
3.7
5.3
7.0 |
1.03
1.47
1.94 |
38
36
34.5 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
82
80
74 |
24
28
28 |
2900 |
7.5 |
2.3 |
40-250A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
72
70
65 |
24
28
27 |
2900 |
5.5 |
2.3 |
40-250B |
40 |
3.8
5.5
7.0 |
1.06
1.53
1.94 |
61.5
60
56 |
23
27
26 |
2900 |
4 |
2.3 |
40-100(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.2
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
40-100(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
10.6
10
9 |
60 |
2900 |
0.75 |
2.3 |
40-125(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.2
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
40-125(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
40-160(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
40-160(I)A |
40 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
40-160(I)B |
40 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
40-200(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
51.2
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
40-200(I)A |
40 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.0
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
40-200(I)B |
40 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
40-250(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
81.2
80
77.5 |
31
38
40 |
2900 |
11 |
2.3 |
40-250(I)A |
40 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.0
70
68 |
38 |
2900 |
7.5 |
2.3 |
40-250(I)B |
40 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
40-250(I)C |
40 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.6
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
50-100A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
11
10
9 |
60 |
2900 |
0.75 |
2.3 |
50-125 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.5
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
50-125A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
50-160 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
50-160A |
50 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
50-160B |
50 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
50-200 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
50-200A |
50 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.8
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
50-200B |
50 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
50-250 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
77.5 |
29
38
40 |
2900 |
11 |
2.3 |
50-250A |
50 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.5
70
68 |
38 |
2900 |
7.5 |
2.3 |
50-250B |
50 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
50-250C |
50 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
50-100(I)A |
50 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
50-125(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
50-125(I)A |
50 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
13.6 |
58
66
65 |
2900 |
2.2 |
2.5 |
50-160(I) |
50 |
17.5
25
32.5 |
4.68
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
50-160(I)A |
50 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
50-160(I)B |
50 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
50-200(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
50-200(I)A |
50 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
50-200(I)B |
50 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
50-250(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
50-250(I)A |
50 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
50-250(I)B |
50 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
50-315(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
128
125
122 |
30
40
44 |
2900 |
30 |
2.5 |
50-315(I)A |
50 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
30
40
44 |
2900 |
22 |
2.5 |
50-315(I)B |
50 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
50-315(I)C |
50 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
65-100A |
65 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
65-125 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
65-125A |
65 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14.4 |
58
66
65 |
2900 |
2.2 |
2.5 |
65-160 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
65-160A |
65 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
65-160B |
65 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
65-200 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
65-200A |
65 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
65-200B |
65 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
65-250 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
65-250A |
65 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
65-250B |
65 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
65-315 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
127
125
122 |
32
40
44 |
2900 |
30 |
2.5 |
65-315A |
65 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
32
40
44 |
2900 |
22 |
2.5 |
65-315B |
65 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
65-315C |
65 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
65-100(I)A |
65 |
31.3
44.7
58 |
8.7
12.4
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
65-125(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
65-125(I)A |
65 |
31.3
44.7
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
65-160(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
65-160(I)A |
65 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
65-160(I)B |
65 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
65-200(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
65-200(I)A |
65 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
65-200(I)B |
65 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
65-250(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
65-250(I)A |
65 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
65-250(I)B |
65 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58 |
2900 |
15 |
3.0 |
65-315(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
128
125
121 |
44
54
57 |
2900 |
37 |
3.0 |
65-315(I)A |
65 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
106.4 |
43
54
57 |
2900 |
30 |
3.0 |
65-315(I)B |
65 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
65-315(I)C |
65 |
29
41
53.6 |
8.1
11.4
14.9 |
87
85
83 |
51 |
2900 |
22 |
3.0 |
80-100 |
80 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
80-100A |
80 |
31.3
44.7
58 |
8.7
12.5
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
80-125 |
80 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
80-125A |
80 |
31.3
45
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
80-160 |
80 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
80-160A |
80 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
80-160B |
80 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
80-200 |
80 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
80-200A |
80 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
80-200B |
80 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
80-250 |
80 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
80-250A |
80 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
80-250B |
80 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58 |
2900 |
15 |
3.0 |
80-315 |
80 |
35
50
65 |
9.72
13.9
18.1 |
128
125
122 |
43
54
57 |
2900 |
37 |
3.0 |
80-315A |
80 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
107.4 |
43
54
57 |
2900 |
30 |
3.0 |
80-315B |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
80-315C |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
98
85
83 |
51 |
2900 |
22 |
3.0 |
80-350 |
80 |
35
50
65 |
9.72
13.9
18.1 |
146
150
142 |
55
66
67 |
2900 |
55 |
3.0 |
80-350A |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
138.4
142
134.8 |
65 |
2900 |
45 |
3.0 |
80-350B |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
131.4
135
127.8 |
63 |
2900 |
37 |
3.0 |
80-100(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
80-100(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
80-125(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
80-125(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
65 |
2900 |
7.5 |
4.5 |
80-160(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
80-160(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
80-160(I)B |
80 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
72
24
18 |
72 |
2900 |
11 |
4.5 |
80-200(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
80-200(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
80-200(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
80-250(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
87
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
80-250(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
80-250(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
80-315(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
80-315(I)A |
80 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
55
66
67 |
2900 |
55 |
4.0 |
80-315(I)B |
80 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
80-315(I)C |
80 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100 |
100 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
100-100A |
100 |
62.6
89
116 |
17.4
47
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
100-125 |
100 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
100-125A |
100 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
63 |
2900 |
7.5 |
4.5 |
100-160 |
100 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
100-160A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
100-160B |
100 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
27
24
18 |
72 |
2900 |
11 |
4.5 |
100-200 |
100 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
100-200A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
100-200B |
100 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
100-250 |
100 |
70
100
130 |
19.4
27.8
36.1 |
37
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
100-250A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
100-250B |
100 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
100-315 |
100 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
100-315A |
100 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
65
66
67 |
2900 |
55 |
4.0 |
100-315B |
100 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
100-315C |
100 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
14
12.5
10 |
64
73
70 |
2900 |
11 |
4.5 |
100-125(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
24
20
14 |
62
74
69 |
2900 |
15 |
4.5 |
100-125(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
20
17
12 |
64
72
68 |
2900 |
11 |
4.5 |
100-160(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
69
79
75 |
2900 |
22 |
5.6 |
100-160(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
32
28
23.5 |
66
76
72 |
2900 |
18.5 |
5.0 |
100-200(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
53
50
45 |
69
79
78 |
2900 |
37 |
5.2 |
100-200(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
48
45
40 |
64
74
73 |
2900 |
30 |
4.5 |
100-200(I)B |
100 |
60
100
120 |
16.7
27.8
33.3 |
43
40
36 |
72 |
2900 |
22 |
4.5 |
100-250(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
83
80
72 |
65
77
74 |
2900 |
55 |
4.8 |
100-250(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
75
72
65 |
60
72
69 |
2900 |
45 |
4.5 |
100-250(I)B |
100 |
60
100
120 |
16.7
27.8
33.3 |
68
65
58 |
70 |
2900 |
37 |
4.5 |
100-350 |
100 |
60
100
120 |
16.7
27.8
33.3 |
153.6
150
142 |
72
57
74 |
2900 |
90 |
4.0 |
100-350A |
100 |
61
87
113 |
16.9
24.2
31.4 |
145.6
142
134 |
75 |
2900 |
75 |
4.0 |
100-350B |
100 |
58
82
107 |
16.1
22.8
29.7 |
138.6
135
127 |
75 |
2900 |
55 |
4.0 |
125-100 |
125 |
96
160
192 |
26.7
44.4
53.3 |
13
12.5
12 |
82 |
2900 |
11 |
4.0 |
125-100A |
125 |
86
143
172 |
23.9
39.7
47.8 |
10.4
10
9.6 |
77 |
2900 |
7.5 |
4.0 |
125-125 |
125 |
96
160
192 |
26.7
44.4
53.3 |
22.6
20
17 |
80 |
2900 |
15 |
4.0 |
125-125A |
125 |
86
143
172 |
23.9
39.7
47.8 |
18
16
13.6 |
77 |
2900 |
11 |
4.0 |
125-160 |
125 |
96
160
192 |
26.7
44.4
53.3 |
36
32
28 |
78 |
2900 |
22 |
4.0 |
125-160A |
125 |
90
150
180 |
25
41.7
50 |
31.5
28
24.5 |
76 |
2900 |
18.5 |
4.0 |
125-160B |
125 |
83
138
166 |
21.7
38.3
46.1 |
27
24
21 |
73 |
2900 |
15 |
4.0 |
125-200 |
125 |
96
160
192 |
26.7
44.4
53.3 |
55
50
46 |
77 |
2900 |
37 |
5.5 |
125-200A |
125 |
90
150
180 |
25
41.7
50 |
48.4
44
40.5 |
76 |
2900 |
30 |
5.5 |
125-200B |
125 |
83
138
166 |
21.7
38.3
46.1 |
41.3
37.5
34.5 |
75 |
2900 |
22 |
5.5 |
125-250 |
125 |
96
160
192 |
26.7
44.4
53.3 |
87
80
73 |
75 |
2900 |
55 |
5.0 |
125-250A |
125 |
90
150
180 |
25
41.7
50 |
76
70
84 |
74 |
2900 |
45 |
5.5 |
125-250B |
125 |
83
138
166 |
21.7
38.3
46.1 |
65
60
55 |
73 |
2900 |
37 |
5.5 |
125-315 |
125 |
96
160
192 |
26.7
44.7
53.3 |
133
125
119 |
70 |
2900 |
90 |
5.0 |
125-315A |
125 |
90
150
180 |
25
41.7
50 |
117
110
104.6 |
70 |
2900 |
75 |
5.0 |
125-315B |
125 |
86
143
172 |
23.9
39.7
47.8 |
106.4
100
95.2 |
69 |
2900 |
75 |
5.0 |
125-315C |
125 |
80.5
134
161 |
22.4
37.2
44.7 |
96
88
86 |
67 |
2900 |
55 |
5.0 |
150-125 |
150 |
96
160
192 |
26.7
44.4
53.3 |
22.6
24
17 |
66
76
76 |
2900 |
11 |
4.0 |
150-125A |
150 |
90
150
180 |
25
41.7
50 |
18
16
13.6 |
77 |
2900 |
7.5 |
4.0 |
150-160 |
150 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
75 |
2900 |
22 |
4.0 |
150-160A |
150 |
90
150
180 |
25
41.7
50 |
32
28
23.5 |
76 |
2900 |
18.5 |
4.0 |
150-160B |
150 |
84
140
168 |
23.3
39
46.7 |
27
24
21 |
73 |
2900 |
15 |
4.0 |
150-200 |
150 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
150-200A |
150 |
125
176
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76 |
1450 |
11 |
3.0 |
150-200B |
150 |
84
140
168 |
23.3
39
46.7 |
41
38
34 |
75 |
2900 |
22 |
4.0 |
150-250 |
150 |
140
200
260 |
38.9
55.6
72.2 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
150-250A |
150 |
129
184.4
240 |
35.8
51.2
66.7 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
150-250B |
150 |
117
167
217.5 |
32.5
46.4
60.4 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
150-315 |
150 |
140
200
260 |
38.9
55.6
72.2 |
33.8
32
28 |
70
78
73 |
1450 |
30 |
2.5 |
150-315A |
150 |
131
187
243 |
36.4
51.9
67.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
150-315B |
150 |
121
173
225 |
33.5
48.1
62.5 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
150-350 |
150 |
96
160
192 |
26.7
44.4
53.3 |
153.6
150
142.8 |
80 |
2900 |
110 |
5.5 |
150-350A |
150 |
90
150
180 |
25
41.7
50 |
145.6
142
134.8 |
70 |
2900 |
90 |
5.2 |
150-350B |
150 |
84
140
168 |
23.3
39
46.7 |
138.6
135
127.8 |
65
76
74 |
2900 |
75 |
5.5 |
150-400 |
150 |
140
200
260 |
38.9
55.6
72.2 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
150-400A |
150 |
131
187
243 |
36.4
51.9
67.5 |
46.6
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
150-400B |
150 |
122
174
226.5 |
33.9
48.3
62.9 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
150-400C |
150 |
112
160
208 |
31.1
44.4
57.8 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
150-250(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
87
80
72 |
65
76
74 |
2900 |
75 |
4.5 |
150-250(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
76
70
63 |
64
75
73 |
2900 |
55 |
4.5 |
150-250(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
65
60
54 |
63
74
72 |
2900 |
45 |
4.5 |
150-315(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
133
125
120 |
58
73
75 |
2900 |
110 |
4.5 |
150-315(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
116
110
105 |
57
72
74 |
2900 |
90 |
4.5 |
150-315(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
100
95
91 |
55
70
72 |
2900 |
75 |
4.5 |
200-200 |
200 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
200-200A |
200 |
125
179
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76 |
1450 |
11 |
3.0 |
200-250 |
200 |
140
200
260 |
21.8
20
17 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
200-250A |
200 |
129
184.4
240 |
18.5
17
14.4 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
200-250B |
200 |
117
167
217.5 |
15.2
14
12 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
200-315 |
200 |
140
200
260 |
33.8
32
28 |
33.8
32
28 |
70
78
78 |
1450 |
30 |
3.5 |
200-315A |
200 |
131
189
243 |
29.5
28
24.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
200-315B |
200 |
121
173
225 |
25
24
21 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
200-400 |
200 |
140
200
260 |
53
50
44 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
200-400A |
200 |
131
187
243 |
46.6
44
38.3 |
46.6
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
200-400B |
200 |
122
174
226.5 |
40
38
33 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
200-400C |
200 |
112
160
208 |
34
32
28 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
200-200(I) |
200 |
280
400
520 |
77.8
111.1
144 |
13.4
12.5
10.5 |
70
80
79 |
1450 |
22 |
4.0 |
200-200(I)A |
200 |
250
358
465 |
69.4
90.4
129.2 |
10.7
10
8.5 |
68
73
77 |
1450 |
18.5 |
4.0 |
200-250(I) |
200 |
280
400
520 |
77.8
111.1
144 |
22.2
20
14 |
75
80
72 |
1450 |
30 |
4.0 |
200-250(I)A |
200 |
250
358
465 |
69.4
99.4
129.2 |
18
16
11.2 |
73
78
70 |
1450 |
22 |
4.0 |
200-250(I)B |
200 |
226
322
419 |
62.8
89.4
116.4 |
14.4
13
7.3 |
70
75
67 |
1450 |
18.5 |
4.0 |
200-315(I) |
200 |
280
400
520 |
77.8
111.4
144 |
36
32
26 |
73
80
75 |
1450 |
55 |
4.0 |
200-315(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
31.5
28
23 |
72
79
74 |
1450 |
45 |
4.0 |
200-315(I)B |
200 |
242
346
450 |
67.3
96.1
125 |
27
24
19.5 |
78 |
1450 |
37 |
4.0 |
200-400(I) |
200 |
280
400
520 |
77.8
111.4
144 |
54.5
50
39 |
75
81
77 |
1450 |
75 |
4.0 |
200-400(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
48
44
34 |
80 |
1450 |
75 |
4.0 |
200-400(I)B |
200 |
242
346
450 |
67.2
96.1
125 |
41.4
38
29.6 |
78 |
1450 |
55 |
5.0 |
200-400(I)C |
200 |
224
320
416 |
62.2
88.9
115.6 |
34.9
32
25 |
76 |
1450 |
45 |
5.0 |
250-250 |
250 |
350
550
650 |
97.2
152.8
180.5 |
22
20
16 |
78
82
81 |
1450 |
45 |
5.0 |
250-250A |
250 |
300
500
600 |
83.3
139
166.7 |
18.3
17
14 |
76
80
80 |
1450 |
37 |
5.0 |
250-235 |
250 |
300
500
600 |
83.3
139
166.7 |
14
12.5
11 |
73
78
70 |
1480 |
22 |
4.5 |
250-300 |
250 |
300
500
600 |
83.3
139
166.7 |
22
20
16 |
78 |
1480 |
37 |
4.5 |
250-315 |
250 |
350
550
650 |
97.2
152.8
180.5 |
34
32
28 |
76
80
79 |
1450 |
75 |
5.5 |
250-315A |
250 |
300
500
600 |
83.3
139
166.7 |
29.5
28
24 |
74
78
77 |
1450 |
55 |
5.5 |
250-315B |
250 |
260
450
520 |
72.2
125
144.4 |
25
24
20 |
70
74
72 |
1450 |
45 |
5.5 |
250-400 |
250 |
300
500
600 |
83.3
139
166.7 |
54.5
50
39 |
72 |
1480 |
90 |
4.5 |
300-235 |
300 |
480
720
900 |
133.3
200
250 |
20
18
15.5 |
77
81
74 |
970 |
55 |
5.0 |
300-235A |
300 |
438
607
821 |
121.7
182.5
228.1 |
16.5
15
13 |
75
79
72 |
970 |
45 |
5.0 |
300-235B |
300 |
400
600
750 |
111.1
167.0
208.3 |
14
12.5
11 |
73
77
70 |
970 |
37 |
5.0 |
300-300 |
300 |
480
720
900 |
133.3
200
250 |
31
28
25 |
77
81
77 |
970 |
75 |
5.0 |
300-300A |
300 |
444
666
833 |
123.3
185
231.4 |
26.5
24
21.5 |
76
80
76 |
970 |
75 |
5.0 |
300-300B |
300 |
415
623
779 |
115.3
173.1
261.4 |
23
21
18.5 |
79 |
970 |
55 |
5.0 |
300-380 |
300 |
480
720
900 |
133.3
200
250 |
48
44
34 |
84 |
970 |
132 |
5.0 |
300-380A |
300 |
444
666
833 |
123.3
185
231.4 |
41.4
38
30 |
80 |
970 |
110 |
5.0 |
300-380B |
300 |
409
614
767 |
113.6
170.6
213.1 |
35
32
25 |
78 |
970 |
90 |
5.0 |
300-235(I) |
300 |
718
1080
1345 |
199.4
300
373.6 |
44.6
40
34.6 |
82 |
1450 |
160 |
5.5 |
300-235(I)A |
300 |
642
965
1203 |
178.3
268.1
334.2 |
35.7
32
27.7 |
80 |
1450 |
132 |
上一條：ISGD低轉速立式離心泵
下一條：ISGB便拆立式管道離心泵 |
