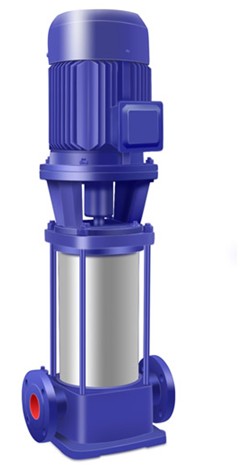

GDL立式多級離心泵

流量范圍:2-160m3/h

介質溫度:-15-+120℃

揚程范圍:24-200m

簡介:該泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏，使用壽命長。

GDL立式多級離心泵概述：
該泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏，使用壽命長。以水力平衡解決軸向力，因而泵運轉平穩，低噪音，安裝條件優于DL型泵，可以簡便安裝于任一段水平管路中間。完全能滿足高層建筑、深井礦等的給排水及消防設施需要，是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的最佳泵型。使用溫度：≤100℃，壓力：≤1.6Mpa（16kg/cm2）
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。

GDL立式多級離心泵產品特點：
1、GDL型立式多級離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
2、電機外加防雨罩可直接置于室外使用，而無需建造泵房，大大節約基建投資。
3、GDL型立式多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用范圍廣。
4、水力模型先進：效率高，性能范圍廣。
5、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
6、外形美觀：采用優質不銹鋼外套，外形美觀。
7、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
8、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
9、立式結構，占地面積小。

GDL立式多級離心泵使用范圍：
廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
典型應用：
市政供水及增壓
工業循環系統及加工系統
鍋爐給水及冷凝液系統
家庭供水
環保水處理，滲透分析系統
農業灌溉及脫水
工業廠房清洗及各種清洗工作
其他許多專門用途

GDL立式多級離心泵技術參數：
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。

GDL立式多級離心泵使用范圍：

GDL立式多級離心泵使用工作條件：
a) 本型泵 可輸送清水或物理化學性質類似于清水的液體；
b) 溫度范圍：-15℃~+120℃；
c) 工作壓力：最大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
d) 周圍環境的溫度應低于40℃，相對濕度不超過95%；
e) 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

GDL立式多級離心泵安裝尺寸圖及安裝尺寸表：

GDL立式多級離心泵安裝說明：
1、安裝時管路重量不應承受在泵上，否則易損壞水泵；
2、泵與電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其松動，以免水泵起動時發生劇烈振動而影響泵的性能；
4、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物（如石塊、鐵砂等）以免水泵運行時損壞過流部件；
5、為了維修方便和使用安全，在泵和進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

GDL立式多級離心泵結構說明：

GDL立式多級離心泵性能參數：

GDL立式多級離心泵起動與停車：
起動前準備
1、用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣嘴；
3、如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；
4、應先用手盤動GDL型立式多級泵幾圈以使?jié)櫥�水進入機械密封端面；
5、點動電機，確轉向是否正確。
起動與運行
1、全開進口閥門，關閉吐出管路門；
2、接通電源，當泵達到正常轉速后，逐漸打開吐出管路上的閥門，并調節到所需工況；
3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機機械密封泄漏3漏/分，檢查電機、軸承處溫度≤70℃，如果發現異常情況，應及時處理。
停車
1、逐漸關閉吐出管路閥門；
2、關閉進口閥門；
3、如環境溫度低于0℃。應將泵內液體放盡，以免凍裂水泵；
4、如長期停用，應將泵拆卸清洗，包裝保管。

GDL立式多級離心泵維護與保養：
 運行中的維護和保養
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止GDL型立式多級離心泵在汽蝕狀態下長期運行；
3、禁止GDL型立式多級離心泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、GDL型立式多級離心泵在運行中應有專人看管，以免發生意外；
6、GDL型立式多級離心泵每運行500小時應對軸承進行加油；
7、GDL型立式多級離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。
機械密封的維護與保養
1、機械密封潤滑液應清潔無固體顆粒；
2、嚴禁機械封在干磨情況下工作；
3、起動前應盤動GDL型立式多級離心泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。

GDL立式多級離心泵故障原因與排除方法：
