SPG管道屏蔽泵概述：
SPG型系列超低噪音完全無泄漏管道屏蔽離心泵，是本公司采用日本技術、并吸收了國際上屏蔽泵專業設計制造的先進技術，經我們科技人員消化革新，新推出的屏蔽泵新品，在原有基礎上改進電磁核心技術，改善了流體運動狀態，提高效率10%以上，綜合性能指標都上了一個臺階，產品也更加理想。
SPG型屏蔽泵是一種電動機和水泵一體化結構的泵類產品，泵腔和電機構成了一個密封整體，去除了機械密封，解決了因密封損壞而引起的液體泄漏問題，使液體介質滴水不漏（稱之為完全無泄漏）。去除了滾動軸承，采用浸漬樹脂石墨軸承，摩擦系數小并利用自身輸送的流體介質來潤滑軸承。使整體超低噪音運行（稱之為超低噪音）。
SPG屏蔽泵是一種電動機和泵體一體化結構的水泵，只有靜止密封（而不是旋轉的軸密封），所以能做到完全無泄露。因其電機自身低噪音，加之屏蔽泵低故障率，高可靠性能，和維護成本低等優點贏得廣大用戶的歡迎，也增強了對中國市場高品質水泵的需求。
SPG管道屏蔽泵產品特點：
1、SPG管道屏蔽泵因能保證完全不泄漏，故可輸送對人體和環境，設備有害的及價格昂貴的易泄漏的液體。
2、不會吸入空氣，適于真空系統及輸送與空氣接觸發生變質的液體。
3、無油封設計，能可靠地輸送一般泵難以輸送的高溫，高壓，低溫及溫度壓力變化的液體。
4、軸承利用輸送液體自行潤滑，不需潤滑油，故不污染輸送液體，并免去了定期注油的麻煩。
5、泵結構合理，電機和泵同軸，體積小，重量輕，占地面積小，運行平穩，安裝方便，無須調整，維修方便，無須調整，維修方便。
6、葉輪采用水推力平衡式設計，使轉子在運行中可以處于懸浮設計，降低了石墨軸承的國軸向磨損，從而提高了使用壽命，降低了運行成本。
7、電機無冷去風扇，故運行噪音和振動都非常小。
8、泵進出口法蘭的規格設計與標準閥門相同，且位于同一中心線上，中心低，便于管道布置，泵房設計也便為合理，實用。
9、零部件的標準化，化程度高。
10、接線盒采用防水結構，可在戶外安全使用。
11、可根據使用要求，即流量和揚程的需要進行泵的串，并聯運行方式。
12、新采用的石墨軸承，具有耐磨性能高、磨擦系數低，不老化，抗泥沙等優點。
SPG管道屏蔽泵產品用途：
1、SPG普通型管道式屏蔽泵供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃ ，適用于工業和城市給排水，高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合，如地下泵房、空調制冷系統等。
2、SPG熱水型管道式屏蔽泵主要供輸送溫度不超過160 ℃不含固體顆粒的軟水之用，適用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。
3、SPG防腐型管道式屏蔽泵輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。
SPG管道屏蔽泵工作條件：
1、介質必須為軟水、稀薄、不凝固、非易燃、不含固體顆粒及纖維的流體。
2 、介質溫度普通型為80℃ 、熱水型為160℃。
3 、一般情況下系統工作壓力不超過1.2MPa,進口壓力不小于0.5MPa,特殊場合應事先與我廠聯系。
4 、環境溫度不超過40℃，相對濕度不超過95%。

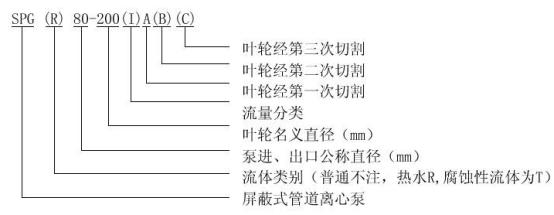

SPG管道屏蔽泵型號意義：

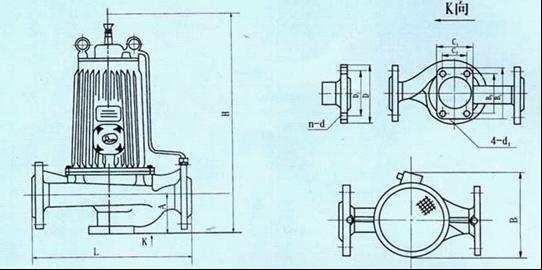

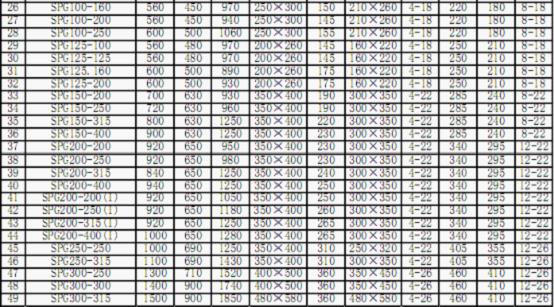

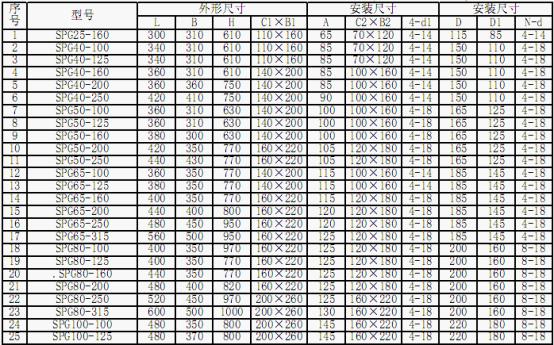

SPG管道屏蔽泵外形安裝尺寸圖：
SPG管道屏蔽泵材質：
序號 |
零件名稱 |
冷熱水 |
腐蝕性流體 |
1 |
泵體 |
HT200，ZG25 |
1Cr18Ni9 |
2 |
上軸承座 |
3Cr13 |
1Cr18Ni9 |
3 |
葉輪 |
HT200,ZG25 |
1Cr18Ni9 |
4 |
下軸承座 |
3Cr13 |
1Cr18Ni9 |
5 |
電機殼體 |
HT200,ZG25 |
1Cr18Ni9i |
6 |
屏蔽套 |
0Cr17Ni4Mo2 |
0Cr19Nil1 |
7 |
軸承 |
石墨浸漬樹脂 |
石墨浸漬樹脂 |
8 |
軸套 |
45，0Cr17Ni4Mo2 |
1Cr18Ni9Ti |
9 |
其它接液部 |
HT200,0Cr17Ni4Mo2 |
1Cr18Ni9Ti |
10 |
非接液部 |
HT200,20 |
HT200,20 |
SPG管道屏蔽泵性普?qǐng)D：
SPG管道屏蔽泵安裝說明：
1、安裝前應檢查機組緊固件有無松動現象，泵體流產內有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
2 、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和使用壽命。
3 、為了不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝比吸入管截面積大3~4倍的過濾器。
4 、如泵用于輸送熱水液體時，為了不使泵承受管路的熱變形，泵可以不固定底腳螺栓，當管路系統在熱脹冷縮時，使泵與管路同時移動。
5 、為了維修方便和使用安全，在泵的進出口管路應各裝上一只調節閥門及在泵進出口附近各安裝一只壓力表，以保證在額定范圍內運行，確保泵的正常運行和使用壽命。
SPG管道屏蔽泵維護與保養：
一、起動前的準備及檢查：
1、 檢查屏蔽電機和起動設備的接地裝置是否良好和完整，接線是否正確，接觸是否可靠。
2、 對新安裝和長期停用的屏蔽電機，使用前應檢查電機定子繞組對地的絕緣電阻。
3、管路中必須充滿輸送液體，否則將影響電機的使用壽命。
二 、運行中的維護保養
1、 定時記錄電源電壓的變化和電壓的不平衡度。電源電壓過高或過低，三相電壓的不平衡造成電流的不平衡，都可能引起電機的過熱或其它不正常現象。
2、定時記錄電泵的負載電流和不平衡度。電泵發生故障時大多數會反映到定子繞組的電流的劇增，使電機過熱。
3、定時記錄管路中的輸液溫度，以確保實際的輸液溫度低于或等于銘牌上所規定的輸液溫度，避免電泵長期處于超溫狀態下運行，而降低電機的使用壽命。
4、 定時記錄電泵進、出口端上的壓力表數值，進口處壓力表的數值不得小于零，出口處的壓力表數與進口處壓力表數的差值，必須符合銘牌上的規定的壓力值。
5、電泵在每一次使用前要排氣一次，在長期運行時，必須每星期排一次氣。因泵經長時間運行，水分子在電泵內被高速攪拌和撞擊，同時被輸送的介質帶有一定的溫度故液體漿產生
6、注意電泵的氣味，振動和噪聲，電機的繞組因溫度過高就會發出絕緣的焦味。一般的機械故障會反映為振動和噪聲。因此發現異常因立即停電檢查。
7、定時檢查電泵循環液通路，過濾裝置是否有阻塞現象。
8、定期維修測量石墨軸承和軸套之間的間隙，以確保定子屏蔽套與轉子屏蔽套之間間隙均勻，運轉可靠。一般情況以下表為限，如超過表中的規定就應修復或更換。
軸套外徑 |
磨損極限間隙 |
標準最大間隙 |
>18~30 |
0.40 |
0.131 |
>30~50 |
0.45 |
0.158 |
>50~80 |
0.50 |
0.192 |
9、定期檢查葉輪口環與泵體的配合間隙，因此間隙會直接影響電泵的性能，在一般情況下，間隙超過1.5mm，則應更換新的葉輪，在特殊情況下也可采用修補工藝來改善。
SPG管道屏蔽泵起動，運動與停車：
一、起動、動轉：
1、灌水排氣、打開進口閥，使液體充分進入泵腔內，打開電機頂部排氣閥，待滿后關閉排氣閥。
2、關閉出口閥，以減小起動電流。
3、檢查各部位是否正常。
4、接通電源，起點動確定正確運行方向。
5、逐步調節出口閥的開度，盡量使泵在額定性能范圍內工作。
6、泵的運轉過程中，如發現有異常，應立即停車檢查排除。
7、檢查電機電流值及溫升是否符合要求。
二、停車
1、關閉吐出管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、泵如長期停用，應放盡泵內的液體。
SPG管道屏蔽泵故障原因及排除方法：
故障現象 |
可能產生的原因 |
排除方法 |
1、水泵不出水 |
1、進出口閥門未打開，進出管路阻塞葉輪流道阻塞。
2、電機運行方向不對，電機缺相轉速很慢。
3、吸入管漏氣。
4、泵腔內存有空氣。
5、進口供水不足。
6、管路阻力過大，泵選型不當。 |
1、檢查，去除阻塞物
2、調整電機轉向，緊固電機接線
3、擰緊各密封面，排除空氣
4、打開電機頂部排氣閥，排盡空氣。
5、停機檢查、調整。
6、減少管路彎道，重新選泵。 |
2、水泵流量不足 |
1、先按上述原因檢查。
2、管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足
3、電壓偏低，轉速過低。
4、葉輪口環磨損，泄漏過大。 |
1、先按上述排除
2、去除阻塞物，重新調整閥門開度。
3、穩壓
4、更換葉輪 |
3、功率過大 |
1、超過額定流量使用。
2、葉輪或運轉部件有碰擦。
3、滑動軸承磨損或破裂。
4、介質比重過大。
|
1、調節出口閥門，降低流量
2、檢查排除或更換部件
3、更換滑動軸承
4、改型 |
4、雜音振動 |
1、管路支撐不穩
2、介質混有氣體
3、產生汽蝕現象
4、轉動部件碰擦
|
1、穩固管路
2、提高吸口壓力，排氣。
3、降低真空度
4、檢查調整或更換 |
5、電機發熱 |
1、流量過大，超載運行
2、定子，轉子有碰擦。
3、電壓不足
4、冷卻系統管路堵塞 |
1、調節出口閥，減小流量
2、檢查排除
3、穩壓
4、清除堵塞 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
15-80 |
15 |
1.1
1.5
2.0 |
0.3
0.42
0.55 |
8.5
8
7 |
26
34
34 |
2800 |
0.18 |
2.3 |
20-110 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
16
15
13.5 |
25
34
35 |
2800 |
0.37 |
2.3 |
20-160 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
33
32
30 |
19
25
23 |
2900 |
0.75 |
2.3 |
25-110 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
16
15
13.5 |
34
42
41 |
2900 |
0.55 |
2.3 |
25-125 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
20.6
20
18 |
28
36
35 |
2900 |
0.75 |
2.3 |
25-125A |
25 |
2.5
3.6
4.6 |
0.69
1.0
1.28 |
17
16
14.4 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
33
32
30 |
24
32
33 |
2900 |
1.5 |
2.3 |
25-160A |
25 |
2.6
3.7
4.9 |
0.12
1.03
1.36 |
29
28
26 |
31 |
2900 |
1.1 |
2.3 |
32-100(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.75 |
2.0 |
32-125 |
32 |
3.5
5
6.5 |
0.97
0.39
1.8 |
22
20
18 |
40
44
42 |
2900 |
0.75 |
2.3 |
32-125A |
32 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
43 |
2900 |
0.55 |
2.3 |
32-160(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
33.2
32
30.2 |
34
40
42 |
2900 |
2.2 |
2.0 |
32-200(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
50.5
50
48 |
26
33
35 |
2900 |
4 |
2.0 |
32-200A |
32 |
2.8
4
5.2 |
0.78
1.11
1.44 |
44.6
44
42.7 |
34
40
42 |
2900
|
2.2 |
2.0 |
40-100 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.55 |
2.3 |
40-100A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
10.6
10
9 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
21
20
18 |
41
46
43 |
2900 |
1.1 |
2.3 |
40-125A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
40
45
41 |
2900 |
0.75 |
2.3 |
40-160 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
33
32
30 |
35
40
40 |
2900 |
2.2 |
2.3 |
40-160A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
29
28
26.3 |
34
39
39 |
2900 |
1.5 |
2.3 |
40-160B |
40 |
3.8
5.5
7.2 |
1.06
1.53
2.0 |
25.5
24
22.5 |
34
38
37 |
2900 |
1.1 |
2.3 |
40-200 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
51
50
48 |
26
33
32 |
2900 |
4 |
2.3 |
40-200A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
45
44
42 |
26
31
30 |
2900 |
3 |
2.3 |
40-200B |
40 |
3.7
5.3
7.0 |
1.03
1.47
1.94 |
38
36
34.5 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
82
80
74 |
24
28
28 |
2900 |
7.5 |
2.3 |
40-250A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
72
70
65 |
24
28
27 |
2900 |
5.5 |
2.3 |
40-250B |
40 |
3.8
5.5
7.0 |
1.06
1.53
1.94 |
61.5
60
56 |
23
27
26 |
2900 |
4 |
2.3 |
40-100(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.2
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
40-100(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
10.6
10
9 |
60 |
2900 |
0.75 |
2.3 |
40-125(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.2
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
40-125(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
40-160(I) |
40 |
8.8
12.5
16.3
|
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
40-160(I)A |
40 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
40-160(I)B |
40 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
40-200(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
51.2
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
40-200(I)A |
40 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.0
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
40-200(I)B |
40 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
40-250(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
81.2
80
77.5 |
31
38
40 |
2900 |
11 |
2.3 |
40-250(I)A |
40 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.0
70
68 |
38 |
2900 |
7.5 |
2.3 |
40-250(I)B |
40 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
40-250(I)C |
40 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.6
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
50-100A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
11
10
9 |
60 |
2900 |
0.75 |
2.3 |
50-125 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.5
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
50-125A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
50-160 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
50-160A |
50 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
50-160B |
50 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
50-200 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
50-200A |
50 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.8
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
50-200B |
50 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
50-250 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
77.5 |
29
38
40 |
2900 |
11 |
2.3 |
50-250A |
50 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.5
70
68 |
38 |
2900 |
7.5 |
2.3 |
50-250B |
50 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
50-250C |
50 |
7.1
10.0
13.1
|
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
50-100(I)A |
50 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
50-125(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
50-125(I)A |
50 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
13.6 |
58
66
65 |
2900 |
2.2 |
2.5 |
50-160(I) |
50 |
17.5
25
32.5 |
4.68
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
50-160(I)A |
50 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
50-160(I)B |
50 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
50-200(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
50-200(I)A |
50 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
50-200(I)B |
50 |
15.2
21.8
28.3
|
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
50-250(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
50-250(I)A |
50 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
50-250(I)B |
50 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
50-315(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
128
125
122 |
30
40
44 |
2900 |
30 |
2.5 |
50-315(I)A |
50 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
30
40
44 |
2900 |
22 |
2.5 |
50-315(I)B |
50 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
50-315(I)C |
50 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
65-100A |
65 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
65-125 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
65-125A |
65 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14.4 |
58
66
65 |
2900 |
2.2 |
2.5 |
65-160 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
65-160A |
65 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
65-160B |
65 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
65-200 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
65-200A |
65 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
65-200B |
65 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
65-250 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
65-250A |
65 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
65-250B |
65 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
65-315 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
127
125
122 |
32
40
44 |
2900 |
30 |
2.5 |
65-315A |
65 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
32
40
44 |
2900 |
22 |
2.5 |
65-315B |
65 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
65-315C |
65 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
65-100(I)A |
65 |
31.3
44.7
58 |
8.7
12.4
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
65-125(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
65-125(I)A |
65 |
31.3
44.7
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
65-160(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
65-160(I)A |
65 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
65-160(I)B |
65 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
65-200(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
65-200(I)A |
65 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
65-200(I)B |
65 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
65-250(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
65-250(I)A |
65 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
65-250(I)B |
65 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58 |
2900 |
15 |
3.0 |
65-315(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
128
125
121 |
44
54
57 |
2900 |
37 |
3.0 |
65-315(I)A |
65 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
106.4 |
43
54
57 |
2900 |
30 |
3.0 |
65-315(I)B |
65 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
65-315(I)C |
65 |
29
41
53.6 |
8.1
11.4
14.9 |
87
85
83 |
51 |
2900 |
22 |
3.0 |
80-100 |
80 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
80-100A |
80 |
31.3
44.7
58 |
8.7
12.5
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
80-125 |
80 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
80-125A |
80 |
31.3
45
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
80-160 |
80 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
80-160A |
80 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
80-160B |
80 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
80-200 |
80 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
80-200A |
80 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
80-200B |
80 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
80-250 |
80 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
80-250A |
80 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
80-250B |
80 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58
|
2900 |
15 |
3.0 |
80-315 |
80 |
35
50
65 |
9.72
13.9
18.1 |
128
125
122 |
43
54
57 |
2900 |
37 |
3.0 |
80-315A |
80 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
107.4 |
43
54
57 |
2900 |
30 |
3.0 |
80-315B |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
80-315C |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
98
85
83 |
51 |
2900 |
22 |
3.0 |
80-350 |
80 |
35
50
65 |
9.72
13.9
18.1 |
146
150
142 |
55
66
67 |
2900 |
55 |
3.0 |
80-350A |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
138.4
142
134.8 |
65 |
2900 |
45 |
3.0 |
80-350B |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
131.4
135
127.8 |
63 |
2900 |
37 |
3.0 |
80-100(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
80-100(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
80-125(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
80-125(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
65 |
2900 |
7.5 |
4.5 |
80-160(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
80-160(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
80-160(I)B |
80 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
72
24
18 |
72 |
2900 |
11 |
4.5 |
80-200(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
80-200(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
80-200(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
80-250(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
87
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
80-250(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
80-250(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
80-315(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
80-315(I)A |
80 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
55
66
67 |
2900 |
55 |
4.0 |
80-315(I)B |
80 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
80-315(I)C |
80 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100 |
100 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
100-100A |
100 |
62.6
89
116 |
17.4
47
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
100-125 |
100 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
100-125A |
100 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
63 |
2900 |
7.5 |
4.5 |
100-160 |
100 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
100-160A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
100-160B |
100 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
27
24
18 |
72 |
2900 |
11 |
4.5 |
100-200 |
100 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
100-200A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
100-200B |
100 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
100-250 |
100 |
70
100
130 |
19.4
27.8
36.1 |
37
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
100-250A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
100-250B |
100 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
100-315 |
100 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
100-315A |
100 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
65
66
67 |
2900 |
55 |
4.0 |
100-315B |
100 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
100-315C |
100 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
14
12.5
10 |
64
73
70 |
2900 |
11 |
4.5 |
100-125(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
24
20
14 |
62
74
69 |
2900 |
15 |
4.5 |
100-125(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
20
17
12 |
64
72
68 |
2900 |
11 |
4.5 |
100-160(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
69
79
75 |
2900 |
22 |
5.6 |
100-160(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
32
28
23.5 |
66
76
72 |
2900 |
18.5 |
5.0 |
100-200(I) |
100 |
96
160
192
|
26.7
44.4
53.3 |
53
50
45 |
69
79
78 |
2900 |
37 |
5.2 |
100-200(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
48
45
40
|
64
74
73 |
2900 |
30 |
4.5 |
100-200(I)B |
100 |
60
100
120
|
16.7
27.8
33.3 |
43
40
36 |
72 |
2900 |
22 |
4.5 |
100-250(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
83
80
72
|
65
77
74
|
2900 |
55 |
4.8 |
100-250(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
75
72
65 |
60
72
69 |
2900 |
45 |
4.5 |
100-250(I)B |
100 |
60
100
120
|
16.7
27.8
33.3 |
68
65
58 |
70 |
2900 |
37 |
4.5 |
100-350 |
100 |
60
100
120 |
16.7
27.8
33.3 |
153.6
150
142 |
72
57
74 |
2900 |
90 |
4.0 |
100-350A |
100 |
61
87
113
|
16.9
24.2
31.4 |
145.6
142
134 |
75 |
2900 |
75 |
4.0 |
100-350B |
100 |
58
82
107 |
16.1
22.8
29.7 |
138.6
135
127 |
75 |
2900 |
55 |
4.0 |
125-100 |
125 |
96
160
192
|
26.7
44.4
53.3 |
13
12.5
12 |
82 |
2900 |
11 |
4.0 |
125-100A |
125 |
86
143
172 |
23.9
39.7
47.8 |
10.4
10
9.6 |
77 |
2900 |
7.5 |
4.0 |
125-125 |
125 |
96
160
192
|
26.7
44.4
53.3 |
22.6
20
17 |
80 |
2900 |
15 |
4.0 |
125-125A |
125 |
86
143
172 |
23.9
39.7
47.8 |
18
16
13.6 |
77 |
2900 |
11 |
4.0 |
125-160 |
125 |
96
160
192
|
26.7
44.4
53.3 |
36
32
28 |
78 |
2900 |
22 |
4.0 |
125-160A |
125 |
90
150
180 |
25
41.7
50
|
31.5
28
24.5 |
76 |
2900 |
18.5 |
4.0 |
125-160B |
125 |
83
138
166 |
21.7
38.3
46.1 |
27
24
21 |
73 |
2900 |
15 |
4.0 |
125-200 |
125 |
96
160
192
|
26.7
44.4
53.3 |
55
50
46
|
77 |
2900 |
37 |
5.5 |
125-200A |
125 |
90
150
180 |
25
41.7
50 |
48.4
44
40.5 |
76 |
2900 |
30 |
5.5 |
125-200B |
125 |
83
138
166 |
21.7
38.3
46.1 |
41.3
37.5
34.5 |
75 |
2900 |
22 |
5.5 |
125-250 |
125 |
96
160
192 |
26.7
44.4
53.3 |
87
80
73
|
75 |
2900 |
55 |
5.0 |
125-250A |
125 |
90
150
180 |
25
41.7
50 |
76
70
84 |
74 |
2900 |
45 |
5.5 |
125-250B |
125 |
83
138
166 |
21.7
38.3
46.1 |
65
60
55
|
73 |
2900 |
37 |
5.5 |
125-315 |
125 |
96
160
192 |
26.7
44.7
53.3 |
133
125
119 |
70 |
2900 |
90 |
5.0 |
125-315A |
125 |
90
150
180 |
25
41.7
50 |
117
110
104.6 |
70 |
2900 |
75 |
5.0 |
125-315B |
125 |
86
143
172 |
23.9
39.7
47.8 |
106.4
100
95.2 |
69 |
2900 |
75 |
5.0 |
125-315C |
125 |
80.5
134
161 |
22.4
37.2
44.7 |
96
88
86 |
67 |
2900 |
55 |
5.0 |
150-125 |
150 |
96
160
192
|
26.7
44.4
53.3 |
22.6
24
17 |
66
76
76 |
2900 |
11 |
4.0 |
150-125A |
150 |
90
150
180 |
25
41.7
50 |
18
16
13.6 |
77 |
2900 |
7.5 |
4.0 |
150-160 |
150 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27
|
75 |
2900 |
22 |
4.0 |
150-160A |
150 |
90
150
180
|
25
41.7
50 |
32
28
23.5 |
76 |
2900 |
18.5 |
4.0 |
150-160B |
150 |
84
140
168 |
23.3
39
46.7
|
27
24
21 |
73 |
2900 |
15 |
4.0 |
150-200 |
150 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
150-200A |
150 |
125
176
232.5 |
34.7
49.7
64.6 |
11
10
8.5
|
66
76
76 |
1450 |
11 |
3.0 |
150-200B |
150 |
84
140
168 |
23.3
39
46.7 |
41
38
34 |
75 |
2900 |
22 |
4.0 |
150-250 |
150 |
140
200
260 |
38.9
55.6
72.2 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
150-250A |
150 |
129
184.4
240 |
35.8
51.2
66.7 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
150-250B |
150 |
117
167
217.5 |
32.5
46.4
60.4 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
150-315 |
150 |
140
200
260 |
38.9
55.6
72.2 |
33.8
32
28 |
70
78
73 |
1450 |
30 |
2.5 |
150-315A |
150 |
131
187
243 |
36.4
51.9
67.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
150-315B |
150 |
121
173
225 |
33.5
48.1
62.5 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
150-350 |
150 |
96
160
192 |
26.7
44.4
53.3 |
153.6
150
142.8 |
80 |
2900 |
110 |
5.5 |
150-350A |
150 |
90
150
180 |
25
41.7
50 |
145.6
142
134.8 |
70 |
2900 |
90 |
5.2 |
150-350B |
150 |
84
140
168 |
23.3
39
46.7 |
138.6
135
127.8 |
65
76
74 |
2900 |
75 |
5.5 |
150-400 |
150 |
140
200
260 |
38.9
55.6
72.2 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
150-400A |
150 |
131
187
243 |
36.4
51.9
67.5 |
46.6
44
38.3
|
67
74
70 |
1450 |
37 |
3.5 |
150-400B |
150 |
122
174
226.5 |
33.9
48.3
62.9 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
150-400C |
150 |
112
160
208 |
31.1
44.4
57.8 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
150-250(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
87
80
72 |
65
76
74 |
2900 |
75 |
4.5 |
150-250(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
76
70
63 |
64
75
73 |
2900 |
55 |
4.5 |
150-250(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
65
60
54 |
63
74
72 |
2900 |
45 |
4.5 |
150-315(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
133
125
120 |
58
73
75 |
2900 |
110 |
4.5 |
150-315(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
116
110
105 |
57
72
74 |
2900 |
90 |
4.5 |
150-315(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
100
95
91 |
55
70
72 |
2900 |
75 |
4.5 |
200-200 |
200 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
200-200A |
200 |
125
179
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76
|
1450 |
11 |
3.0 |
200-250 |
200 |
140
200
260 |
21.8
20
17 |
21.8
20
17 |
73
79
77
|
1450 |
18.5 |
3.0 |
200-250A |
200 |
129
184.4
240 |
18.5
17
14.4 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
200-250B |
200 |
117
167
217.5 |
15.2
14
12 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
200-315 |
200 |
140
200
260 |
33.8
32
28 |
33.8
32
28 |
70
78
78
|
1450 |
30 |
3.5 |
200-315A |
200 |
131
189
243 |
29.5
28
24.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
200-315B |
200 |
121
173
225 |
25
24
21 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
200-400 |
200 |
140
200
260 |
53
50
44 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
200-400A |
200 |
131
187
243 |
46.6
44
38.3 |
46.6
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
200-400B |
200 |
122
174
226.5 |
40
38
33 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
200-400C |
200 |
112
160
208 |
34
32
28 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
200-200(I) |
200 |
280
400
520 |
77.8
111.1
144 |
13.4
12.5
10.5 |
70
80
79 |
1450 |
22 |
4.0 |
200-200(I)A |
200 |
250
358
465 |
69.4
90.4
129.2 |
10.7
10
8.5 |
68
73
77 |
1450 |
18.5 |
4.0 |
200-250(I) |
200 |
280
400
520 |
77.8
111.1
144 |
22.2
20
14 |
75
80
72 |
1450 |
30 |
4.0 |
200-250(I)A |
200 |
250
358
465 |
69.4
99.4
129.2 |
18
16
11.2 |
73
78
70 |
1450 |
22 |
4.0 |
200-250(I)B |
200 |
226
322
419 |
62.8
89.4
116.4 |
14.4
13
7.3 |
70
75
67 |
1450 |
18.5 |
4.0 |
200-315(I) |
200 |
280
400
520 |
77.8
111.4
144 |
36
32
26 |
73
80
75 |
1450 |
55 |
4.0 |
200-315(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
31.5
28
23 |
72
79
74 |
1450 |
45 |
4.0 |
200-315(I)B |
200 |
242
346
450 |
67.3
96.1
125 |
27
24
19.5 |
78 |
1450 |
37 |
4.0 |
200-400(I) |
200 |
280
400
520 |
77.8
111.4
144 |
54.5
50
39 |
75
81
77 |
1450 |
75 |
4.0 |
200-400(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
48
44
34 |
80 |
1450 |
75 |
4.0 |
200-400(I)B |
200 |
242
346
450 |
67.2
96.1
125 |
41.4
38
29.6 |
78 |
1450 |
55 |
5.0 |
200-400(I)C |
200 |
224
320
416 |
62.2
88.9
115.6 |
34.9
32
25 |
76 |
1450 |
45 |
5.0 |
250-250 |
250 |
350
550
650 |
97.2
152.8
180.5 |
22
20
16 |
78
82
81 |
1450 |
45 |
5.0 |
250-250A |
250 |
300
500
600 |
83.3
139
166.7 |
18.3
17
14 |
76
80
80 |
1450 |
37 |
5.0 |
250-235 |
250 |
300
500
600 |
83.3
139
166.7 |
14
12.5
11 |
73
78
70
|
1480 |
22 |
4.5 |
250-300 |
250 |
300
500
600 |
83.3
139
166.7 |
22
20
16 |
78 |
1480 |
37 |
4.5 |
250-315 |
250 |
350
550
650 |
97.2
152.8
180.5 |
34
32
28 |
76
80
79
|
1450 |
75 |
5.5 |
250-315A |
250 |
300
500
600 |
83.3
139
166.7 |
29.5
28
24 |
74
78
77
|
1450 |
55 |
5.5 |
250-315B |
250 |
260
450
520 |
72.2
125
144.4 |
25
24
20 |
70
74
72
|
1450 |
45 |
5.5 |
250-400 |
250 |
300
500
600 |
83.3
139
166.7 |
54.5
50
39 |
72 |
1480 |
90 |
4.5 |
300-235 |
300 |
480
720
900 |
133.3
200
250 |
20
18
15.5 |
77
81
74 |
970 |
55 |
5.0 |
300-235A |
300 |
438
607
821 |
121.7
182.5
228.1 |
16.5
15
13 |
75
79
72 |
970 |
45 |
5.0 |
300-235B |
300 |
400
600
750 |
111.1
167.0
208.3 |
14
12.5
11 |
73
77
70 |
970 |
37 |
5.0 |
300-300 |
300 |
480
720
900 |
133.3
200
250 |
31
28
25 |
77
81
77 |
970 |
75 |
5.0 |
300-300A |
300 |
444
666
833 |
123.3
185
231.4 |
26.5
24
21.5 |
76
80
76 |
970 |
75 |
5.0 |
300-300B |
300 |
415
623
779 |
115.3
173.1
261.4 |
23
21
18.5 |
79 |
970 |
55 |
5.0 |
300-380 |
300 |
480
720
900 |
133.3
200
250 |
48
44
34 |
84 |
970 |
132 |
5.0 |
300-380A |
300 |
444
666
833 |
123.3
185
231.4 |
41.4
38
30 |
80 |
970 |
110 |
5.0 |
300-380B |
300 |
409
614
767 |
113.6
170.6
213.1 |
35
32
25 |
78 |
970 |
90 |
5.0 |
300-235(I) |
300 |
718
1080
1345 |
199.4
300
373.6 |
44.6
40
34.6 |
82 |
1450 |
160 |
5.5 |
300-235(I)A |
300 |
642
965
1203 |
178.3
268.1
334.2 |
35.7
32
27.7 |
80 |
1450 |
132 |
5.5 |
上一條：FS玻璃鋼離心泵
下一條：ZX臥式自吸離心泵 |
