FS玻璃鋼離心泵

流量范圍:2.8m3/h~130m3/h

介質溫度:不高于100℃

揚程范圍:13.5m~54m

簡介:FS玻璃鋼離心泵(簡稱：FS玻璃鋼泵)，F(xiàn)S型玻璃鋼離心泵突破解決了IS型泵在使用過程中被材質局限性，廣泛適用于各種化工企業的對腐蝕性介質的輸送。

FS玻璃鋼離心泵概述：
FS玻璃鋼離心泵(簡稱：FS玻璃鋼泵)，F(xiàn)S型玻璃鋼離心泵突破解決了IS型泵在使用過程中被材質局限性，廣泛適用于各種化工企業的對腐蝕性介質的輸送。
FS玻璃鋼離心泵S型、FS型、SL型、SY型、WSY型、FSY型系列玻璃鋼泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。軸封采用普通型和耐顆粒型機封二種(液下泵不用機械密封)結構合理，消耗功率少。
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，密封可靠，使用時間長。
傳動：泵通過爪型彈性聯軸器，由電動機直接驅動。

FS玻璃鋼離心泵適用范圍：
FS玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。

FS玻璃鋼離心泵選材依據：
FS玻璃鋼離心泵普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。

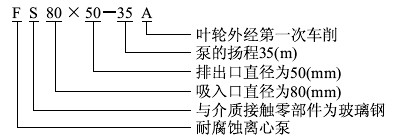

FS玻璃鋼離心泵型號意義：

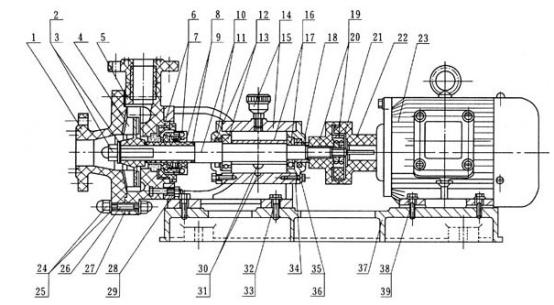

FS玻璃鋼離心泵結構圖：

FS玻璃鋼離心泵安裝尺寸圖：

FS玻璃鋼離心泵安裝使用注意事項及維修保養：
1、FS型玻璃鋼離心泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎、安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。
2、FS型玻璃鋼離心泵安裝的位置泵體如果高于液面，必須附裝灌液裝置。
3、FS型玻璃鋼離心泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。
4、停車時應開關液管閥門，避免液體倒流。
5、維修時，先拆下泵體，再松開機械密封螺釘，折下機械密封。
6、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋4只螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出即可，再后折下后端軸封蓋。
7、檢修和更換易損件后進行重新裝配時。
1）、先將前后軸承和油封分別裝在前后封蓋內，并將帶軸承的前封蓋裝在FS型玻璃鋼離心泵軸上，再將帶前軸承封蓋的泵軸裝在機架上。
2）、將軸承壓套套在泵軸上，再將帶軸承的后封蓋裝在泵軸及機架上。
3）、套好壓圈，裝好聯軸節和并緊固螺母。
4）、將機構密封動環套在泵軸上。
5）、把靜環裝在FS型玻璃鋼離心泵體內，并拼緊壓緊螺套。
6）、將帶靜環的FS型玻璃鋼離心泵體套在機架上，調試一下機械密封動靜環的配合(一般緊3-3.5mm)先將泵體拿下。
7）、將機械密封動環裝緊固定在泵軸上，再將泵體裝在機架上，用手在聯軸節上轉一下機械密封動靜環配合是否符合。
8）、將葉輪裝在泵軸上，并用四氟墊片調正好葉輪與泵停間隙(一般緊2-2.5mm之間)墊好防腐墊片，再并緊葉輪并帽，最后墊好泵殼墊片，裝好泵蓋，擰緊防腐螺母。
9）、將裝好畢的泵斗裝在底板上，并調正好聯軸器的間隙和電動機軸線垂直。
8、FS型玻璃鋼離心泵注意平時保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，視油標補充軸承的潤滑油，定期更換機架中的潤滑油

FS玻璃鋼離心泵安裝及使用：
1. 本泵在安裝的前根據選定泵型，按外型及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，盡量使安裝的位置便利管路和維修。
2. 吸入和排出管路應各有支承，不允許管路重量直接由泵承受，以免使泵變形損壞。
3. 當吸入面高于泵軸中心線時。起動前打開吸入管閥門即可。若吸入液面低于泵軸中心線時。吸入管需配備底閥。并在排出管路上附裝灌液裝置。
4. 泵啟動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉。否則泵體內因缺乏液體冷卻而損壞機械密封。如發現有異常聲音，應立即停車檢查。
5. 檢查油腔油位，并能及時補充，使視鏡油標中心線上方3毫米左右。每運轉1500小時要全部換油一次。
6. 泵在使用中環境溫度應在40℃以下，電機溫升不得超過75℃.
7. 停車前，先關閉排出管路閥門，如被輸送液體高于泵體時，還需關閉吸入管路閥門。

FS玻璃鋼離心泵性能參數表：
