并串聯離心泵

并串聯離心泵

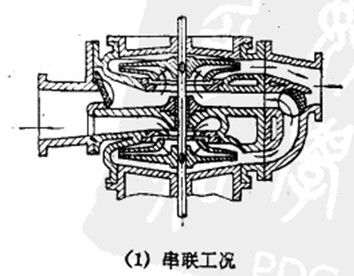

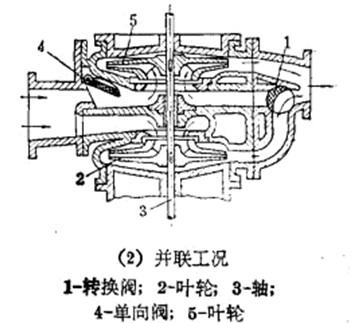

通過泵流道中的轉換閥，使兩對置葉輪處于并聯成串聯狀態，以適應不同工況要求的離心泵。在葉輪2和5尺寸相同的情況，當裝在排出接管的轉換閱處于圖(1)所示的“串聯”位置時，葉輪2排出的液體經轉換閥導入葉輪5的進口，再經葉輪5排出泵外。葉掄3進口管上的單向閥彼葉輪2的排出壓力所關閉。此時泵相當于雙級離心泵，其流量鉸小(相當于一個葉輪時的流最)而壓頭較高，可適應如消防水泵等要求壓頭高，流量不大的場合。當轉換閥處于圖(2)所示的“并聯”位置時，葉輪2和葉輪5將同時從吸入管吸入液體向排出管排出。此時相當于兩個單級離心泵同時工作，其流量大體等于單葉輪的兩倍，而壓頭只等于一個葉輪產生的壓頭。可適應如壓軟水泵、主海水循環泵等要求流量大、壓頭不高的場合。由于這種泵對不同工況的適應性，常技采用做總用泵。
