試述多級離心泵的裝配程序?

試述多級離心泵的裝配程序?

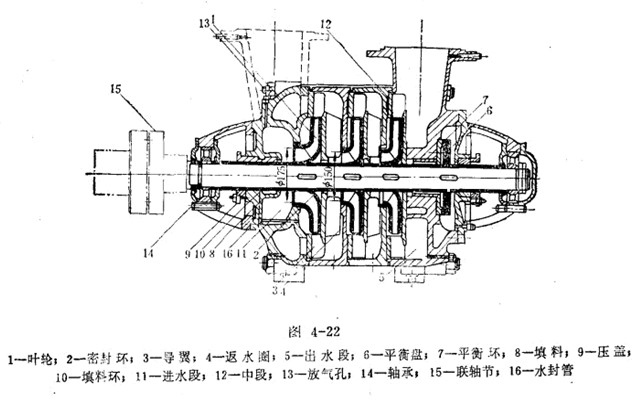

答：多級離心水泵裝配程序如下(圖4-22):

1，把填料環(huán)放到進水段的軸孔里后，將軸穿入進水段。

2，將填料壓蓋套在軸上，再將吸水側軸承架穿過軸，裝到進水段上。

3.裝第一級葉輪、使葉輪中心與導翼中心對準，并在軸上做好記號。

4.在與中段的結合面上放入石棉墊或橡膠墊圈，裝第一級中段。

5.依次裝入鍵、葉輪、橡膠墊圈及中段，為防止軸彎，在每個中段下面都要墊上木塊，最后裝出水段。

6.把拉緊螺栓都穿上，然后均勻擰緊螺母。

7.裝入平衡套后，裝平衡盤并調整平衡盤問隙。

8.裝排水側填料壓蓋后再將軸承架裝上。

9.裝入填料，擰緊壓蓋。

10.檢查串量、安裝聯(lián)軸節(jié)。
到此，水泵的組裝工作就結束了，以后運到使用地點安裝。
