中開雙吸離心泵

    以單級雙吸離心泵為例，單級雙吸離心泵中Sh型應用最廣。Sh型泵為單級雙吸水平中開式離心泵，泵的吸入口和排出口均在泵軸心線的下方，成水平方向，與軸線成垂直位置.泵蓋用大頭螺栓及圓錐定位螺釘固定在泵體上，以便于檢查泵內全部零件，無需拆卸進水、出水管路及電動機。因此，檢修較為方便。Sh型泵由于葉輪結構對稱，基本上沒有軸向力，故不需要軸向力平衡裝置。

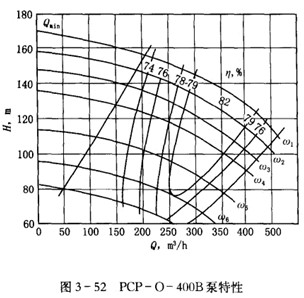

    Sh型泵其有結構可靠、運行平穩、檢修方便等優點。同時，Sh型泵適用于大流量的場合，有的泵流量可達每小時數萬立方米.但是Sh型泵結構比較復雜，鑄造比較困難.一般揚程不太高。在PCP系統中，我們單獨開發了PCP專用雙吸泵，揚程高、調頻寬、高效區大，如圖3-52所示。

    Sh型泵在結構上可分為甲式和乙式兩種形式。軸承處的軸徑等于或小于60mm的為甲式，用單列向心球軸承支承:軸承處的軸徑等于或大于70mm為乙式.用馬氏合金滑動軸承支承。但是目前我國有些水泵制造廠對Sh型泵進行改造，將乙式水泵的滑動軸承改為滾動軸承.引進泵系統用的軸承，無需使?jié)櫱逵?壽命長。因此.現在有很多軸徑大于70mm的泵也采用單列向心軸承。
