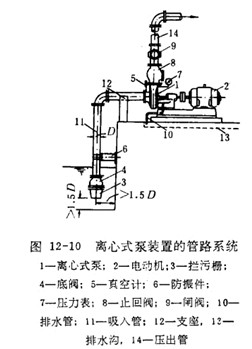

    從泵和風機輸出的有效功率N=yQH來看，兩者的區別在于?(容重)不同，當采用離心泵提升液體時，就必需向泵內(包括吸水管內)充滿液體，為此，在泵體上常設有充液孔或漏斗，有時還另設真空抽氣泵將水抽入吸水管和泵體，否則就只能輸送空氣而打不上水來。因此，泵在提升液體的整個泵裝丑中，除離心式泵外，常配有管路和其它一些必要的零部件。典型的泵裝置示于圖12-10.

    圖中離心式泵1與電動機z用聯軸器相連接，共裝在同一座底座上，這些通常都是由制造廠配套供應的。
從吸液池液面下方的攔污柵3開始到泵的吸入口法蘭為止，這段管段叫做吸入管段。底閥4用于泵啟動前灌水時阻止漏水。泵的吸入口處裝有真空計5,以便觀察吸入口處的真空度。吸入管段的水力阻力應以便觀察吸入口處的真空度。吸入管段的水力阻力應盡可能降低，其上一般不設置閥門。水平管段要向泵方向抬升(i =1/50)。過長的吸入管段要裝設防振件6。
    泵出口以上的管段是壓出管段。泵的出口裝有壓力表7，以觀察出口壓強。止回閥8用來防止壓出管段中的液體倒流。閘閥9則用來調節流量的大小。應當注意使壓出管段的重量支承在適當?shù)闹ё�上，而不直接作用在泵體上。
    此外，還應裝設排水管10，以便將填料蓋處漏出的水引向排水溝13。有時，出于防振的需要，又在泵的出、入口處設丑軟接頭。視液體性質、壓力、管徑可選用K-ST型可曲撓雙球體合成橡膠接頭
另外，安裝在供熱、空調系統上的水泵又需在其出、入口裝設金屬套管溫度計。
