離心泵軸向壓力

離心泵軸向壓力
軸向壓力平衡的常用方法有下面幾種。
(1)開平衡孔如圖1-14所示，在葉輪后盤上對應于進口處開一些小孔，使后盤前后連通，間時在后盤外側相對于進口處，鑄一密封突緣，它與安裝在泵殼上的密封環形成迷宮式密封，使對應于進口處的后盤與泵殼間的空間同葉輪出口處隔開。這時由于有平衡孔連通，葉輪兩側的壓力差大為減小。這種方法的優點在于構造簡單，易子實現，缺點是平衡孔的面積有限，一般尚有10~20%的軸向壓力得不到平衡，而且迷宮式密封仍有泄漏，通過平衡孔的液流引起渦流，降低了泵的效率。

(2)采用雙吸式葉輪

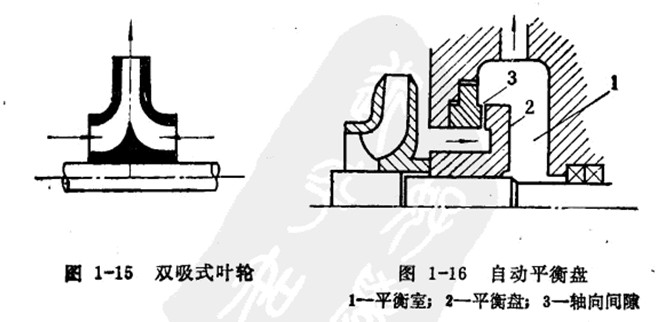

如圖1-15所示，在泵的結構上采用雙面進口的葉輪，這樣的葉輪兩側是對稱的，故其所受壓力是兩側平衡的。這種泵的結構較單吸式泵復雜，只有在一些大流里的離心泵中采用。
(3)自動平衡盤
如圖1-16所示，自動平衡盤在葉輪后盤外側，它和葉輪裝在同一個泵軸上。在平衡盤和泵殼襯環之間，有一個軸向間隙，當葉輪運轉時，高壓液體經過軸向間隙流入平衡盤右側的平衡室中.再通過管路流向葉輪進口，因此平衡室內的壓力約等于進口壓力，作用在平衡盤上的壓力則與軸向壓力相反，所以產生平衡作用。平衡盤具有白動調節的特性，當軸向壓力較小時，平衡盤向右移動，間隙增大，液體經間隙流入平衡室，于是平衡盤左側壓力減小，一直達到平衡為止。反之，軸向間隙減小,平衡盤左側壓力加大以達到新的平衡。
