離心泵裝置

離心泵裝置

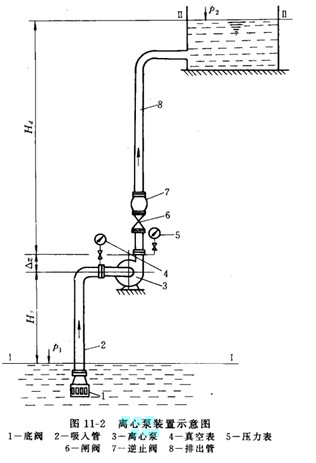

   離心泵裝置如圖11-2所示由離心泵3、電動機、吸人管2、排出管8和閥門等組成.

   底閥1由單向閥和防污網組成。底閥上的單向闊只允許液體從吸液池流進吸入管，而不允許反方向流動。它的主要作用是保證泵在起動前能灌滿液體，而周邊的防污網則起粉防止液池中的雜物被吸入泵中的作用。

   逆止閥7又稱止回閥.它實際上也是個單向閥.在停泵時書排出管中的液體壓力自動關閉.防止液體倒流泵內沖壞葉輪。

   閘閥6的用途是在開、停或檢修泵時截斷流體，對于小型泵裝置，它還用于調節(jié)泵的流量.

   真空表4和壓力表5，分別用于測定泵的人口和出口的壓力.人們可以根據表的讀數的變化，分析到斷泵的運行是否正常.
