離心泵并聯與串聯操作
在實際工作中，當單臺離心泵不能滿足輸送任務的要求時，有時可將泵并聯或串聯使用。這里僅討論兩臺性能相同的泵并聯及串聯的操作情況。

一、并聯操作
當一臺泵的流量不夠時，可以用兩臺泵并聯操作，以增大流量。

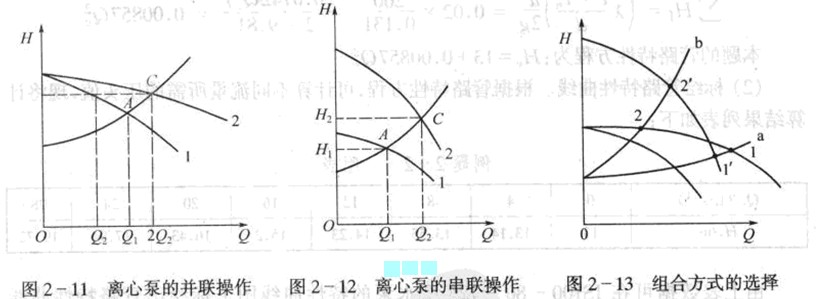

一臺泵的特性曲線如圖2-11中曲線1所示，兩臺相同的泵并聯操作時，在同樣的壓頭下，并聯泵的流量為單臺泵的兩倍，故將單臺泵特性曲線1的橫坐標加倍.縱坐標不變，便可求得兩泵并聯后的合成特性曲線2。但需注意，對于同一管路，其并聯操作時泵的流量不會增大一倍。因并聯后流量增大，管路阻力也增大。

二、串聯操作
當生產廠需要利用原有泵提高泵的壓頭時，可以考慮將泵串聯使用。
兩臺相同型號的泵串聯工作時.每臺泵的壓頭和流量也是相同的。因此，在同樣的流量下，串聯泵的壓頭為單臺泵的兩倍。將單臺泵的特性曲線1的縱坐標加倍，橫坐標保持不變，可求得兩臺泵串聯后的合成特性曲線2(圖2-12)。由圖中可知，單臺泵的工作點為A,串聯后移至C點。顯然C點的壓頭H2并不是A點的壓頭H1的兩倍。

三、組合方式的選擇
如果管路兩端勢能差大干單泵所能提供的最大揚程，則必須采用串聯操作。但在許多情況下，單泵可以輸液，只是流最達不到指定要求。此時可針對管路的特性選擇適當?shù)慕M合方式，以增大流量。

由圖2-13可見，對于低阻輸送管路a，并聯組合輸送的流量大于串聯組合;而在高附輸送竹路b中，則串聯組合的流量大于并聯組合，對于壓頭也有類似的情況。因此，對于低阻輸送管路，并聯優于串聯組合;對于高阻輸送管路，則采用串聯組合更為適合。
