離心泵安裝設計注意事項

離心泵安裝設計注意事項
1.設置底閥。在靠近泵入口的根部設置一底閥。泵啟動前，先打開底閥和放空閥，灌滿液體排出空氣，以防止“氣縛”現象的發生。如圖7-4。

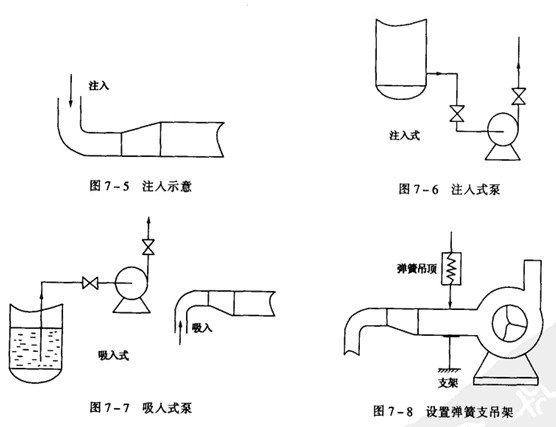

2.注人式泵。對揮發性大的液體或熱油，泵的吸入口位置應比容器液面低，以防止泵抽空。此時泵的吸入方式為注入式。實際安裝高度在理論值上增加0.5~1m。泵的位置盡量靠近液源，管線減少拐彎、阻力。當水平管需要變徑時，宜采用偏心大小頭，且水平部分朝下，以防止“積液”，見圖7-5，圖7-6。

3.吸人式泵。為避免進口管線形成“氣袋”，有時設置成吸入式泵。如果在水平管線上變徑，需采用偏心大小頭，管頂取平。見圖7-7。若不能避免，應在氣袋頂裝DN15-20放氣閥。吸入式泵吸入口高于容器液面，實際安裝高度應在理論值上減少0.5-1m。

4.泵的進出口管線和閥門的重量不得壓在泵體上。應在靠近泵進口的管段上裝支吊架。往復泵7-8。

5.并聯操作。并聯操作可以增加總流量，但其流量小于兩臺單獨運行時之和，必須采用相同規格的泵型。

6.串聯操作。串連操作可提高總揚程，但要注愈后接泵的泵體強度。

7.對熱油泵必須進行暖泵。其標準:泵殼溫度＜入口溫度40℃ ,預熱速度＞50℃/h，并在泵進出口線之間加暖泵連接線。見圖7-9示意。
