離心泵的泄漏

離心泵的泄漏

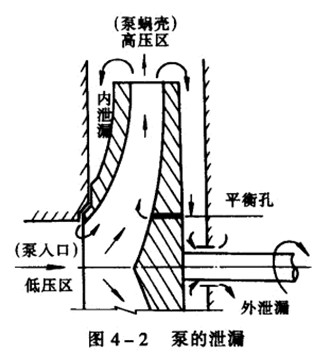

離心泵的泄漏分內泄漏和外泄漏，如圖4-2所示。

1.泄漏部位
(1)內泄漏
葉輪工作時，葉輪出口處及其附近空間壓力明顯高于葉輪入口處的壓力。同時，由于結構上還有運動部件和固定部件之分，這兩種部件間存在縫隙，于是部分液體從高壓區(qū)通過縫隙回漏到低壓區(qū)。另外，還有部分液體通過為平衡軸向力而設里的平衡孔，也可認為是一種內泄漏。
離心泵內泄漏造成一定的能量損失。
(2)外泄漏
離心泵的外泄漏是指高壓液體通過葉輪轉軸與泵體間的縫隙流出泵體外造成泄翻。外泄襯不僅造成離心泵能量的損失，更嚴重的是泄漏的油品將污染泵房地面和空間.甚至形成爆炸性氣體混合物，因此必須加以控制或堵絕。

2.泄漏對泵工作性能的影響
離心泵的泄漏損失將造成容積效率的下降。其下降的值約為5%-15%，小流量高壓
(高揚程)泵尤為明顯。它使流量下降，揚程減少，離心泵總效率下降。在離心泵特性曲線上表現為H-Q曲線和n-Q曲線下移。
當離心泵輸送低枯度介質時，離心泵內泄漏將加劇口環(huán)密封的磨損。
離心泵產生外泄漏，在旋轉的泵軸和固定的泵體間設置軸封，可以減少泵內高壓液體流向泵外，也可防止空氣侵人泵內。常用的軸封有填料密封、機械密封等。目前在石油庫內廣泛采用的是機械密封，填料密封已很少使用。
