多級離心泵泵軸及葉輪的檢查項目有哪些？

多級離心泵泵軸檢查項目有:
答:(1)離心泵泵軸表面不得有裂紋、傷痕和銹蝕等缺陷。更換泵軸時，可作探傷檢查.軸磨損可用電鍍、噴鍍、涂鍍等方法進行修復。

(2)離心泵泵軸與葉輪及軸套配合的軸頸公差用h6，與滾珠軸承配合軸頸用js6或k6，與聯軸器配合軸頸用js6 .軸頸的圓度和圓柱度應不大于其直徑公差之半。

(3)軸頸表面粗糙度:裝配葉輪與軸套處、滾動軸承處1.6、滑動軸承處0.8、裝配聯軸處3.2。

(4)以軸承處軸頸為基準，用千分表檢查裝配葉輪、軸套及聯軸器軸段的徑向圓跳動，應不大于0.03mm。

(5)鍵槽中心線對軸中心線的偏移不得超過0.06mm，歪斜不得超過0.03mm/100。

多級離心泵葉輪檢查項目有：
答:(1)葉輪的液體流進內壁應潔理光潔，不能有枯砂、毛刺和污垢。流道入口加工面與非加工面斜街處應平滑過渡。

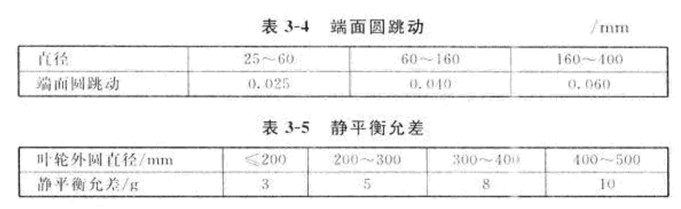

(2)葉輪輪毅對軸孔的端面圓跳動應不大于表3-4規定。

(3)葉輪鍵槽及平衡盤鍵槽中心線對軸孔中心線的歪斜應不大于0.03mm/100mm。

(4)新裝葉輪必須做過靜平衡，靜平衡允差見表3-5。超過表中數值時用去重法從葉輪兩側切削，切去的厚度應不超過葉輪原壁厚的1/3，切去部分應與葉輪壁平滑過渡。

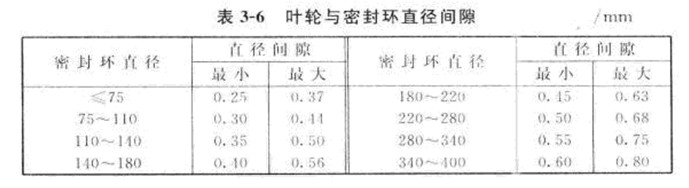

(5)葉輪與密封環的直徑間隙按表3-6選取，四周間隙應保持均勻。使用磨損極限不超過表中最大數值的3倍。
