分段式多級離心泵(D型)

    分段式多級離心泵為流量5~720m3/h,揚程100~650m水柱的供排水設備。它可根據使用需要增減級數，其揚程隨級數的增加而增高。一般在需要較高揚程和中等排量悄況下使用時，可選用D型單吸多級離心泵。

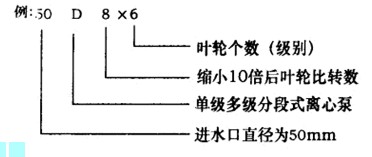

其型號含義舉例介紹如下:

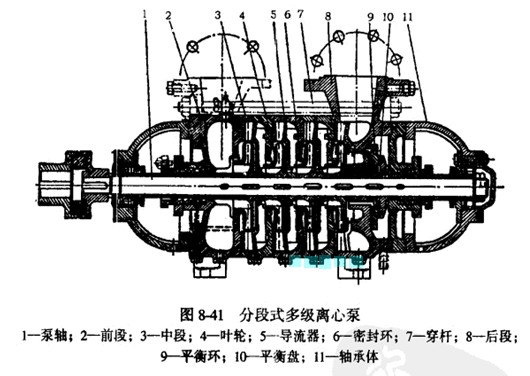

    分段式多級離心泵結構如圖8-41所示。它由:泵軸1、前段2、中段3、后段8、葉輪4、平衡盤10、導流器5等組成。
    泵軸1上裝有數個葉輪。葉輪的個數就代表了泵的級數，級數越多其揚程越高。
    離心泵泵軸兩端用軸承裝置于軸承體11上。軸的兩端沒有填料式軸封裝置。
    離心泵泵體由前段、中段、后段三部分組成，用穿桿連為一整體。
    在中段和后段內均設有相應的導流器5，它相當于一固定的葉輪，其主要作用是:改變液體的流動方向，使液流形成環向流動，以降低液體對泵體的撞擊，同時使液體的部分動能轉變?yōu)閴毫δ?以及減少液體在泵內的渦流損失。

    在前段和中段內壁與葉輪容易碰撞之處裝有密封環6，其作用是防止高壓液流由泵休與葉輪之間的間隙返回入口.以及起承磨作用。密封環為離心泵易損件，它和葉輪吸入口外圓間隙一般為0.1~0.5mm,
    為了平衡泵在工作時產生的軸向推力，在末級葉輪后面裝有平衡盤10，使離心泵轉動部分不發生軸向串動而引起磨損、振動和發熱。平衡盤還用平衡管與前段連通.以使軸向的受力趨于平衡。
    分段式多級離心泵的裝配良好與否，對離心泵的性能響應特別顯著，特別是各葉輪出口與導流器之間相互位置關系更為重要，若有不對中，將使整個泉性能受到影響，效率降低。
