液體在離心泵葉輪里的流動

液體在離心泵葉輪里的流動
離心泵工作時，液體一方面隨著葉輪一起旋轉，同時又從轉動著的葉輪里向外流。液體隨著葉輪的旋轉運動稱為圓周運動，其速度稱為圓周速度，用u表示。液體從旋轉著的葉輪里向外的流動稱為相對運動，其速度稱為相對速度，用w表示。液體相對于泵體的運動稱為絕對運動，其速度稱為絕對速度，用V表示。絕對速度。的向量等于圓周速度u和相對速度w的向量和，

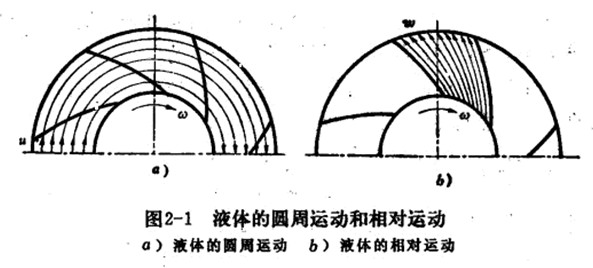

液體圓周速度的方向與葉輪圓周切線方向一致，如圖2-1a: 液體相對速度的方向與葉片相匆，如圖2-1b;液體絕對速度的方向為圓周速度和相對速度的合成速度的方向，如圖2-2所示。


液體在葉輪里的運動情況可以用圖解法表示。表示液體在葉輪里運動速度大小和方向的圖形叫速度三角形。液體在葉輪里任意點的速度三角形如圖2-2所示。實際上，最有用的是液體在葉松入口和出口的流動狀態。當葉輪尺寸已知時，在給定參數下，可以作出葉輪入口和出口的速度三角形，從而就可以分析液體在葉輪入口和出口的流動狀態。

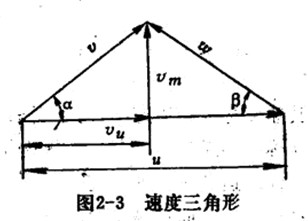

為了作出速度三角形，通常把絕對速度分解成為兩個相互垂直的分速度:一個是與圓周速度垂直的分速度，通常把它稱為軸面速度，用vm表示，另一個是與閱周速度方向一致的分速度，通常把它稱為圓周分速度，用vu.表示。如圖.2-3所示.
在速度三角形中，絕對速度V與園周速度u間的夾角用a表示，相對速度w與回周速度u間的夾角用p表示。
