離心泵的自動控制方案

離心泵的自動控制方案
離心泵是最常見的液體書送設備。它的壓頭是由旋轉翼輪作用于掖體的離心力而產生的。轉速愈高，則離心力愈大，壓頭也愈高。離心泵流最控制的目的是將泵的排出流量恒定于某一給定的數值上。其控制大體有三種方法。
(1)控制泵出口閥門開度

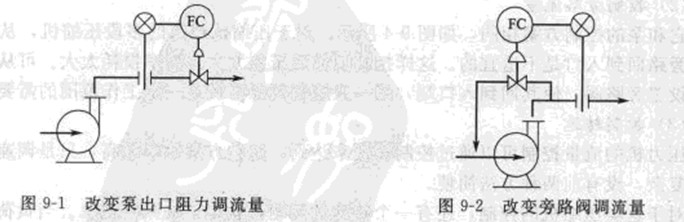

通過控制泵出口閥門開度來控制流量。如圖9-1所示。當干擾作用使被控變量(流量)發生變化偏離給定值時，控制器發出控制信號，閥門動作，控制結果將使流量回到給定位。改變出口閥門的開度就是改變管路上的阻力.從而引起流量的變化。采用本方案，要注意控制閥一般應該裝在泵的出口管線上，而不應該裝在泵的吸人管線上。控制泵出口閥門開度的方案簡單可行，是應用最為廣泛的方案。但此方案總的機械效率較低，特別是控制閥開度較小時，閥上壓降較大，對于大功率的泵，損耗的功率就相當大，因此是不經濟的。
(2)拉制泵的轉速
這種方案從能量消耗角度衡量最為經濟，機械效率較高，但調速機構一般較復雜，所以多用在蒸汽透平驅動離心泵的場合，此時僅需控制燕汽最即可控制轉速。
(3)控制泵的出口旁路
如圖9-2所示，將泵的部分排出量重新送回到吸入管路，用改變旁路閥開度的方法來控制泵的實際排出童。控制閥裝在旁路上，由于壓差大、流量小，所以控制閥的通徑可以選得比裝在出口管道上的小得多。但是這種方案不經濟，因為旁路閥消耗一部分高壓液體能量，使總的機械效率較低，故很少采用。
